Muro

Il pulsante insercisci_muro 'Inserisci Muro' permette di inserire un elemento parete nel progetto.

Per disegnare un oggetto Muro sulla tavola grafica bisogna:

1.	cliccare con il cursore del mouse sull'icona , che si può selezionare dalla sezione 'Inserisci' del menù 'Struttura' oppure dalla toolbar riproposta nella sezione ‘Elementi’ che si trova a sinistra del foglio di disegno;

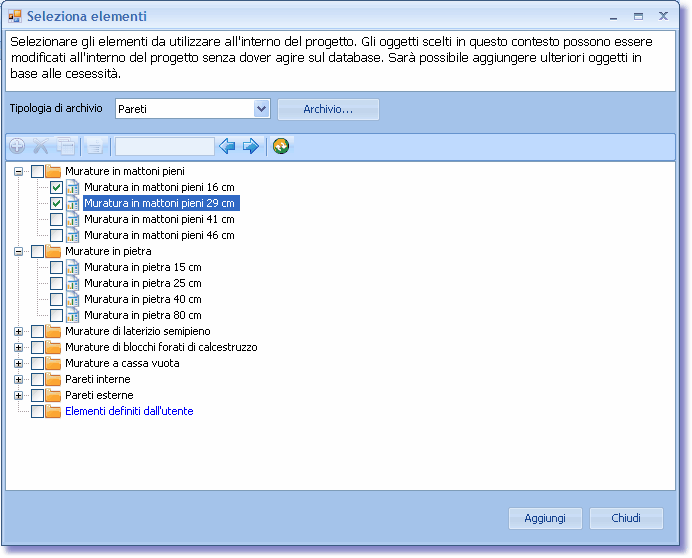

2.	cliccando sull'icona dell'oggetto si apre la finestra Archivi, all'interno della quale è possibile selezionare la specifica tipologia di parete da inserire, scegliendo tra gli elementi presenti nella libreria di base oppure tra quelli definiti dall'utente;

3.	una volta selezionate le tipologie di parete da includere nel progetto bisogna cliccare sul pulsante Aggiungi; in questo modo, si vanno a caricare dall'archivio tutte le pareti che dovranno essere utilizzate nel disegno.

clip0001

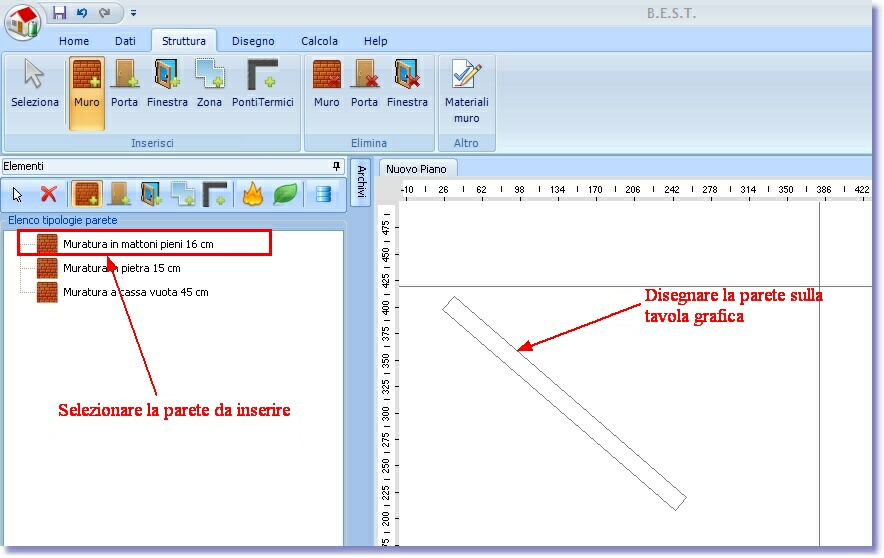

4.	all'interno delle pareti che sono state importate dall'archivio selezionare quella che si vuole inserire;

5.	spostarsi con il cursore del mouse a destra, sul foglio di disegno, e disegnare il muro premendo il pulsante sinistro del mouse.

Tenendo premuto il tasto 'shift' da tastiera durante il disegno si attiva la funzionalità di disegno ortognale, che permette di vincolare il cursore nella direzione orizzontale o verticale.

Cliccando il tasto 'Alt' si effettua il Flip della parete.

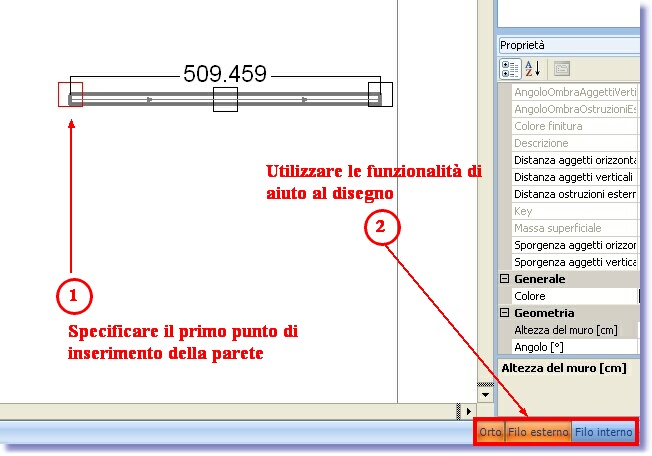

Queste funzionalità sono attivabili anche attraverso la barra di aiuto al disegno che viene visualizzata in basso a destra sulla tavola di disegno, dopo aver specificato il primo punto di inserimento della parete:

Aiuti al disegno

Sono previsti inoltre i seguenti comandi rapidi da tastiera, utili per velocizzare il disegno:

- premendo il taso A il disegno si sposta verso sinistra;

- premendo il tasto D il disegno si sposta verso destra;

- premendo il tasto W il disegno si sposta verso l'alto;

- premendo il tasto S il deisegno si sposta verso il basso;

- premere il tasto E per effettuare uno zoom ad ingrandire;

- premere il tasto Q per effettuare uno Zoom di riduzione.

L' Altezza del muro si riferisce all'altezza della parete inclusi metà dello spessore del solaio inferiore e del solaio superiore.

Eliminando un muro confinante con una Zona, viene automaticamente cancellata anche la zona adiacente.

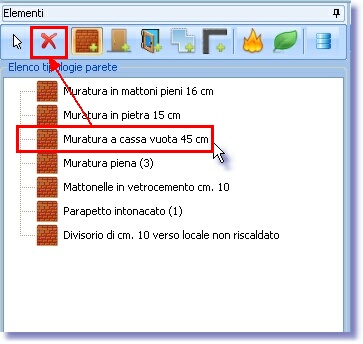

Per rimuovere un elemento importato dall'archivio selezionarlo dall'elenco e cliccare su .

cancella oggetto

L'elemento non viene rimosso dall'archivio, ma semplicemente cancellato dalla lista degli elementi utilizzati nel progetto.

E' possibile, in un secondo momento, importare di nuovo l'elemento rimosso, aprendo di nuovo l'archivio e caricando l'elemento nell'elenco degli elementi usati nel progetto.
