La geometria della briglia in calcestruzzo semplice è definita con riferimento alla seguente figura:

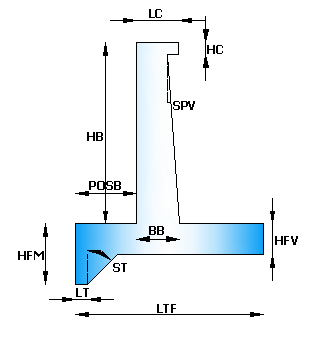

Figura: schema geometrico della briglia in cls



Con riferimento alla figura i dati che l'utenete deve inserire sono i seguenti:



HB[m]

Altezza del corpo della briglia



POSB[m]

Distanza tra il paramento di monte della briglia ed il lembo estremo di monte della fondazione



LC[m]

Larghezza del coronamento



HC[m]

Altezza del coronamento



SPV[ °]

Inclinazione del paramento di valle rispetto alla verticale (Angolo misurato positivo in senso antiorario)



HFV[m]

Altezza della fondazione a monte



LTF[m]

Lunghezza totale della fondazione



LT[m]

Larghezza del taglione della fondazione



ST[m]

Inclinazione della parete di valle del taglione rispetto alla verticale (Angolo misurato positivo in senso orario)



HFM[m]

Altezza della fondazione a monte



BB[m]

Base del corpo della briglia



Inoltre la briglia in calcestruzzo è completamente definita quando nelle informazioni generali è definito il suo peso specifico.
