Finestra

Il pulsante 'Inserisci Finestra' permette di inserire un elemento finestra nel progetto.

Per disegnare un oggetto Finestra sulla tavola grafica bisogna:

1.	cliccare con il cursore del mouse sull'icona, che si può selezionare dalla sezione 'Inserisci' del menù 'Struttura' oppure dalla toolbar riproposta nella sezione ‘Elementi’ che si trova a sinistra del foglio di disegno;

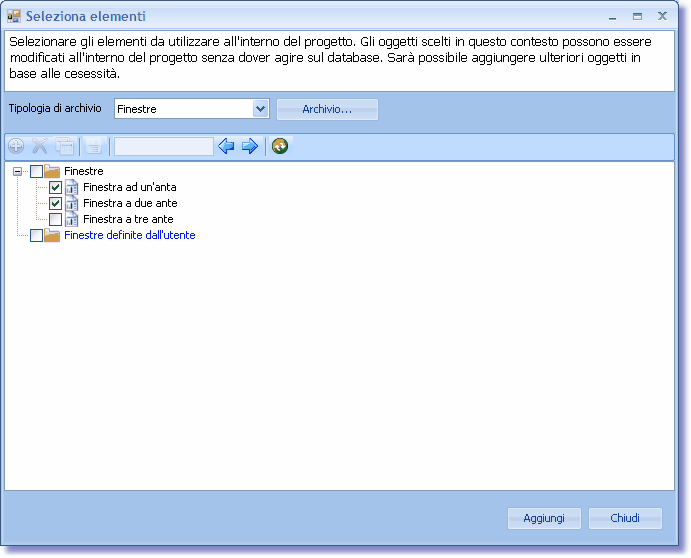

2.	cliccando sull'icona dell'oggetto si apre la finestra 'Archivi', all'interno della quale è possibile selezionare la specifica tipologia di finestra da inserire, scegliendo tra gli elementi presenti nella libreria di base oppure tra quelli definiti dall'utente;

3.	una volta selezionate il tipologie di finestra da includere nel progetto bisogna cliccare sul pulsante Aggiungi; in questo modo, si vanno a caricare dall'archivio tutte gli elementi 'Finestra' che dovranno essere utilizzati nel disegno.

clip0003

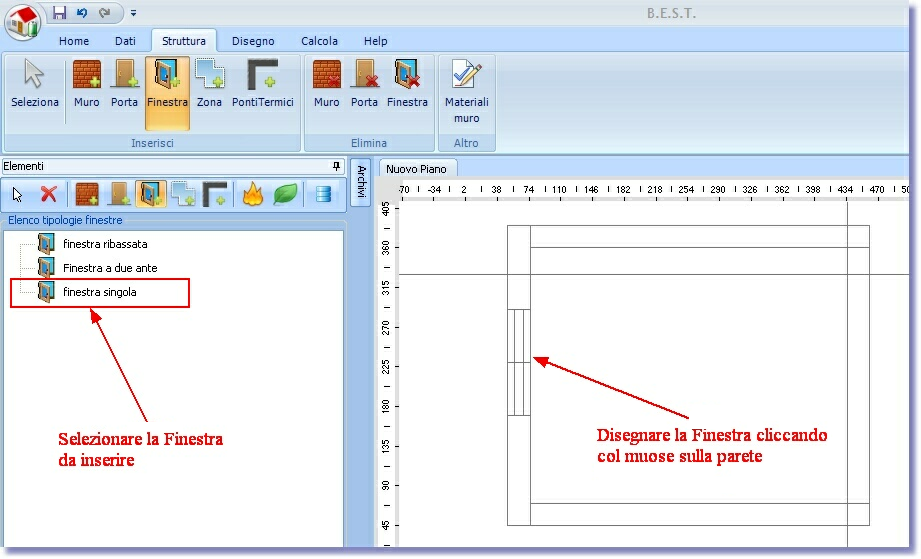

4.	all'interno delle Finestre che sono state importate dall'archivio selezionare quella che si vuole inserire;

5.	spostarsi con il cursore del mouse a destra, sul foglio di disegno, posizionarsi sul muro in corrispondenza del punto in cui si vuole inserire l'elemento e cliccare col tasto sinistro del mouse. La Finestra sarà inserita nel punto indicato.

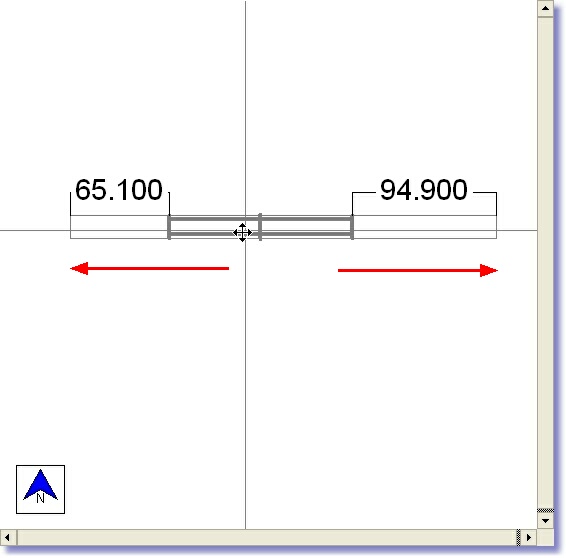

La posizione della porta può essere perfezionata direttamente sulla tavola di disegno: selezionando la porta il cursore assume la forma

Sposta finestra 1

tenendo premuto il tasto sinistro del mouse è possibile spostare la finestra parallelamente alla direzione del muro, fino a posizionarla nel punto di inserimento desiderato.

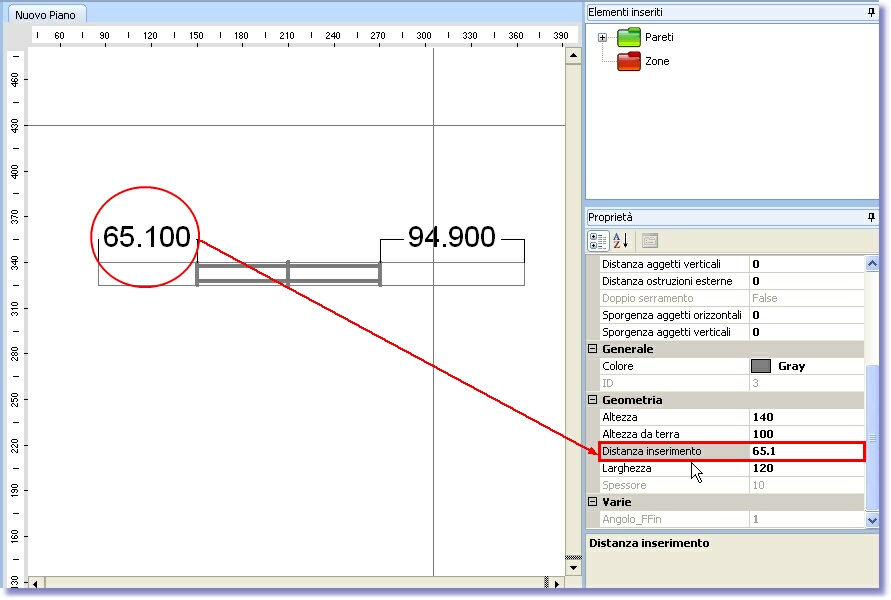

In alternativa, per modificare la posizione della finestra, si può selezionare l'elemento e intervenire attraverso la scheda 'Proprietà' modificando le coordinate in corrispondenza della 'Distanza inserimento':

sposta finestra 2

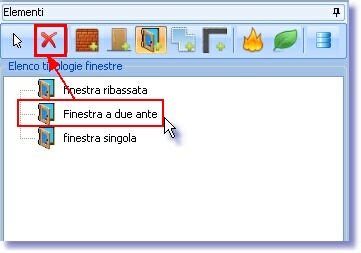

Per rimuovere un elemento importato dall'archivio selezionarlo dall'elenco e cliccare su .

Rimuovi finestra

L'elemento non viene rimosso dall'archivio, ma semplicemente cancellato dalla lista degli elementi utilizzati nel progetto.

E' possibile, in un secondo momento, importare di nuovo l'elemento rimosso, aprendo di nuovo l'archivio e caricando l'elemento nell'elenco degli elementi usati nel progetto.
