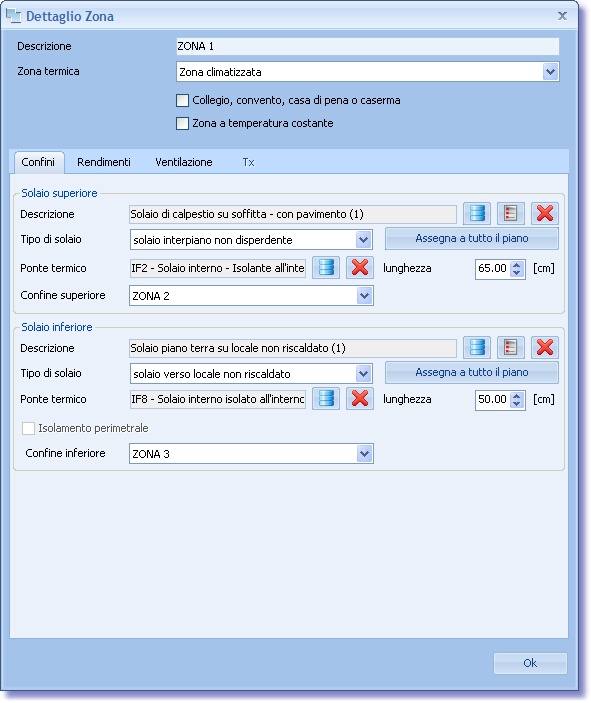

La scheda 'Confini' permette di completare la geometria della Zona, finora caratterizzata solo dalle pareti che la delimitano, attraverso la definizione dei solai superiore e inferiore. I solai, infatti, non vengono disegnati direttamente sulla tavola grafica come gli altri elementi costruttivi,  ma vengono inseriti in termini di superfici di confine, specificate attraverso la scheda Dettaglio Zona.









Solaio superiore



Descrizione

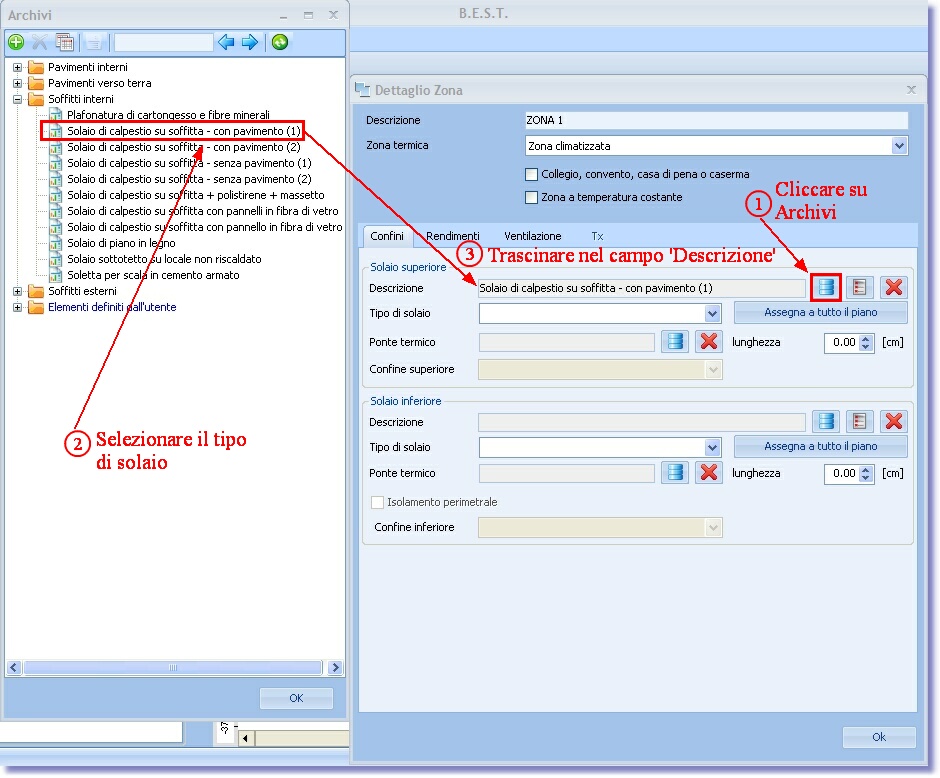

Consente di scegliere il tipo di solaio che chiude superiormente la zona in esame. Per inserire il solaio bisogna procedere secondo la sequenza indicata:











Una volta caricato il tipo di solaio la finestra degli archivi può essere chiusa.



Per rimuovere il solaio inserito cliccare su .

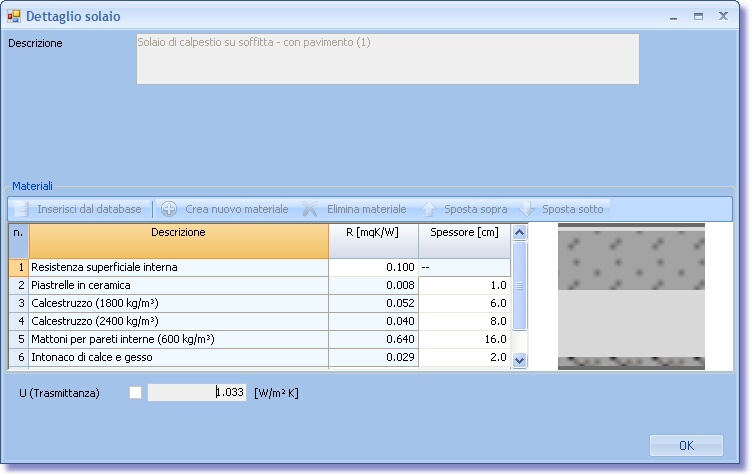

Cliccando sul pulsante si apre la finestra 'Dettaglio solaio', che consente di visualizzare le proprietà del solaio utilizzato, in particolare la stratigrafia ed il relativo valore della trasmittanza termica.







Nota: La stratigrafia del solaio non può essere modificata da questa scheda; per modificare la stratigrafia del solaio intervenire attraverso la scheda 'Solai' nella sezione 'Dati' del menù 'Archivi'.



Gli unici parametri editabili da questa scheda sono la Resistenza superificiale interna e la Resistenza superficiale esterna.



Il programma, in base alla posizione dell'elemento nell'edificio, associa automaticamente ad Rsi ed Rse i valori opportuni, che possono tuttavia essere modificati manualmente se non corrispondono alla situazione effettiva.

In particolare, per modificare i valori di Rsi ed Rse cliccare sulla tabella in corrispondenza delle caselle associate a Resistenza superficiale interna e Resistenza superficiale esterna e selezionare il valore adeguato scegliendo tra quelli illustrati nella finestra Rsi Rse.











Tipo di solaio



Serve a specificare se il solaio è disperdente oppure o no dal punto di vista termico, scegliendo tra le tipologie:





Il 'Solaio tra ambiente non riscaldato e riscaldato' fa riferimento alla superficie di separazione tra una zona non riscaldata e una zona riscaldata. Il 'Solaio interpiano non disperdente' è il solaio che separa due zone riscaldate ed è quindi considerato adiabatico. I tipi di solaio 'Solaio verso ambiente esterno' e 'Solaio verso locale non riscaldato' sono caratterizzati da una certa dispersione e devono rispettare i limiti imposti dal D. Lgs. 192/2005 riguardo alla trasmittanza termica. In particolare il 'Solaio verso locale non riscaldato' fa riferimento alla superficie di separazione tra una zona riscaldata ed un locale non riscaldato.



La tipologia 'Pianerottolo' serve al programma per riconoscere il vano scala. In particolare, nel caso in cui in un edificio debba essere definita una zona termica in verticale (esempio la tromba delle scale) si usa il “pianerottolo” in modo da calcolare correttamente la superficie disperdente. Cioè per l’ambiente al piano inferiore viene considerata un’altezza pari al piano più l’altezza del pianerottolo, mentre, in generale, si utilizza l’altezza netta del piano.





Assegna a tutto il piano



Cliccando su appare la finestra:



cliccando su il tipo di solaio scelto viene applicato non soltanto alla singola zona che si sta impostando ma viene esteso a tutto il piano; di conseguenza tutte le altre zone presenti sul piano si ritroveranno ad avere come solaio superiore quello scelto in questa sezione.



Cliccando su il tipo di solaio scelto viene applicato esclusivamente alla zona in esame. Per le restanti zone si dovrà procedere successivamente alla scelta del tipo di solaio impiegato.

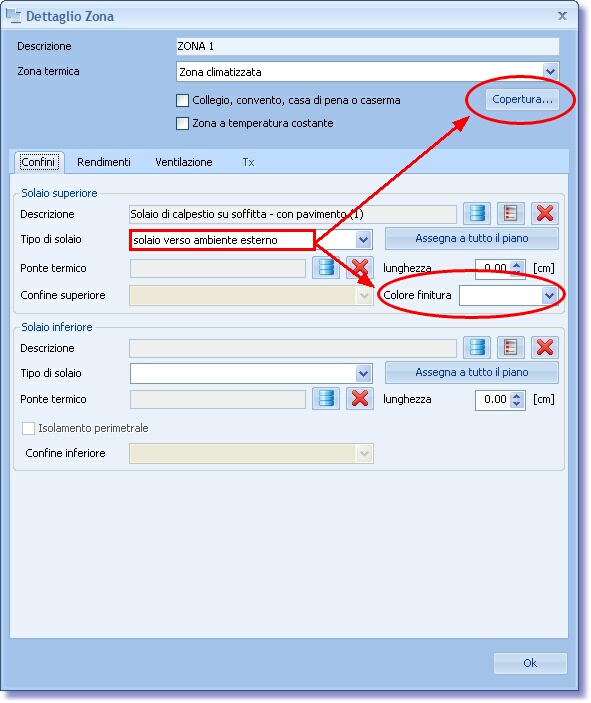

Selezionando la tipologia 'Solaio verso ambiente esterno' si attivano due opzioni: 'Colore finitura' e 'Copertura'









- il colore finitura è utilizzato per determinare gli apporti termici solari. E' possibile scegliere tra tre opzioni:



In riferimento al calcolo degli apporti solari sui componenti opachi, la norma UNI TS 11300-1 stabilisce che, in assenza di dati di progetto attendibili o comunque di informazioni più precise, il fattore di assorbimento solare può essere assunto pari a 0,3 per colore chiaro della superficie esterna, 0,6 per colore medio e 0,9 per colore scuro.

Selezionando il colore della finitura il programma associa quindi il valore del fattore di assorbimento corrispondente.







- il pulsante 'Copertura' apre la finestra 'Copertura', che permette di definire la geometria della copertura della zona considerata.





Ponte termico



Consente di inserire eventuali ponti termici.

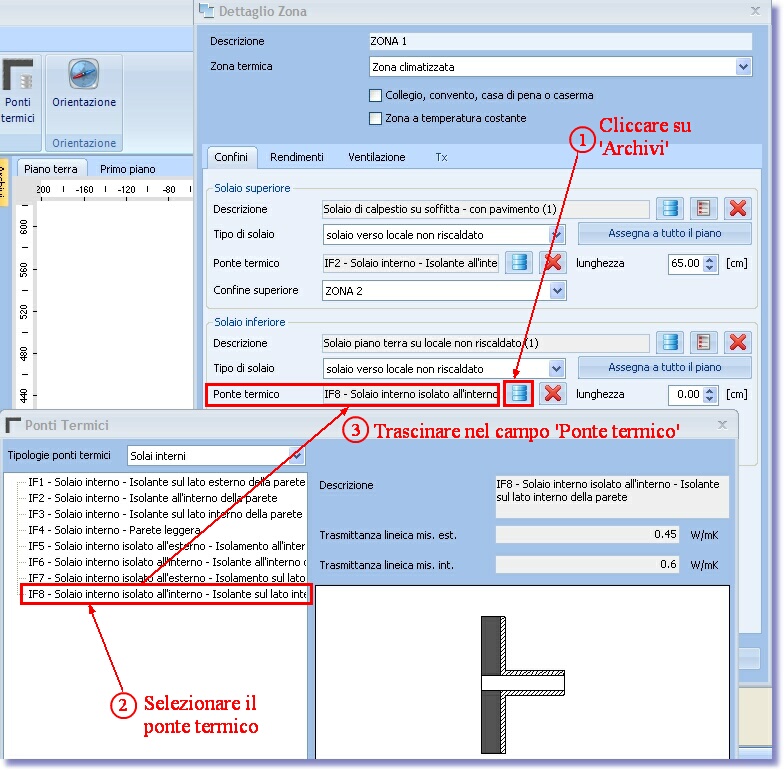

Per introdurre un ponte termico bisogna:









Per rimuovere un ponte termico precedentemente inserito basta premere sul pulsante .







Lunghezza



Rappresenta l'estensione del ponte termico. Specificare la lunghezza complessiva dello sviluppo lineare del ponte termico, espressa in [cm]. I valori di input devono essere compresi tra 0  e 10000 [cm].









Confine superiore



Questa casella si attiva SOLO nel caso in cui sia stato definito un piano sovrastante quello in oggetto, ed è destinata a contenere la zona che confina superiormente con la zona selezionata. La zona confinante può essere inserita manualmente, scegliendola dal menù a tendina che elenca tutte le zone presenti al piano superiore:



oppure può essere compilata in automatico attraverso la funzione ' Ricalcola confini zone ', che riconosce ed assegna ad ogni zona la rispettiva zona confinante superiormente ed inferiormente.



Nel caso in cui la zona confina superiormente con più zone, il programma riconosce come zona confinante quella con superficie maggiore.

















Solaio inferiore



Descrizione

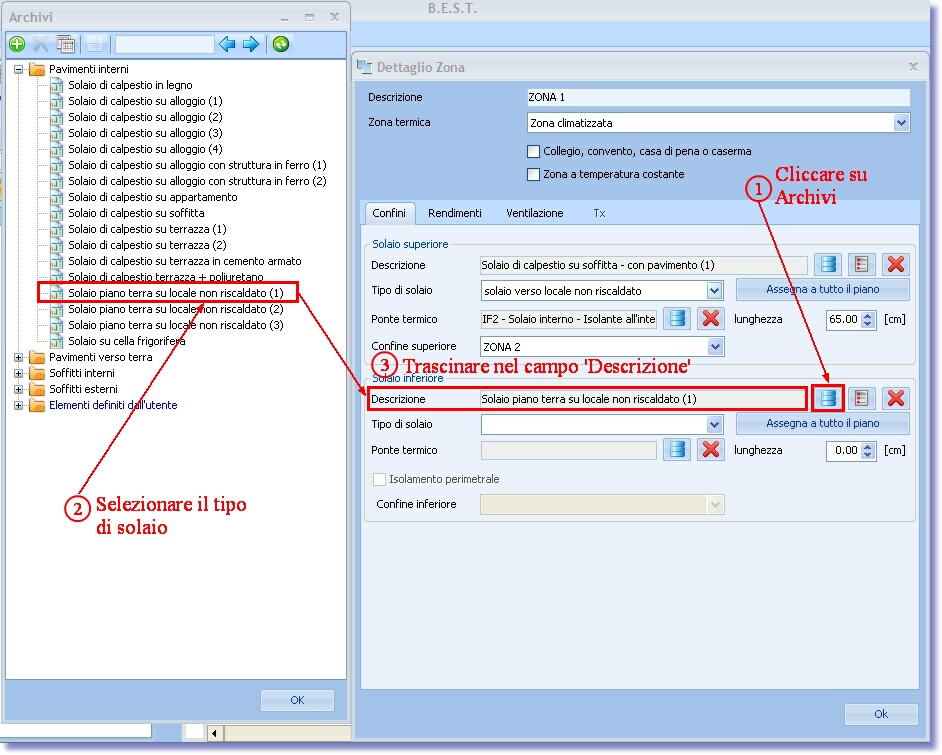

Consente di scegliere il tipo di solaio che chiude inferiormente la zona in esame. Per inserire il solaio bisogna procedere secondo la sequenza indicata:









Una volta caricato il tipo di solaio la finestra degli archivi può essere chiusa.



Per rimuovere il solaio inserito cliccare su .









Tipo di solaio



Il solaio può essere scelto tra le tipologie:





Il 'Solaio tra ambiente non riscaldato e riscaldato' fa riferimento alla superficie di separazione tra una zona non riscaldata e una zona riscaldata. Il 'Solaio interpiano non disperdente' è il solaio che separa due zone riscaldate ed è quindi considerato adiabatico. I tipi di solaio 'Solaio verso ambiente esterno' e 'Solaio verso locale non riscaldato' sono caratterizzati da una certa dispersione e devono rispettare i limiti imposti dal D. Lgs. 192/2005 riguardo alla trasmittanza termica. In particolare il 'Solaio verso locale non riscaldato' fa riferimento alla superficie di separazione tra una zona riscaldata ed un locale non riscaldato.



La tipologia 'Pianerottolo' serve al programma per riconoscere il vano scala. In particolare, nel caso in cui in un edificio debba essere definita una zona termica in verticale (esempio la tromba delle scale) si usa il “pianerottolo” in modo da calcolare correttamente la superficie disperdente. Cioè per l’ambiente al piano inferiore viene considerata un’altezza pari al piano più l’altezza del pianerottolo, mentre, in generale, si utilizza l’altezza netta del piano.



Rispetto alle opzioni previste per il solaio superiore, nel caso del solaio inferiore si aggiungono due ulteriori scelte: 'Solaio su terreno' e 'Solaio su intercapedine'.

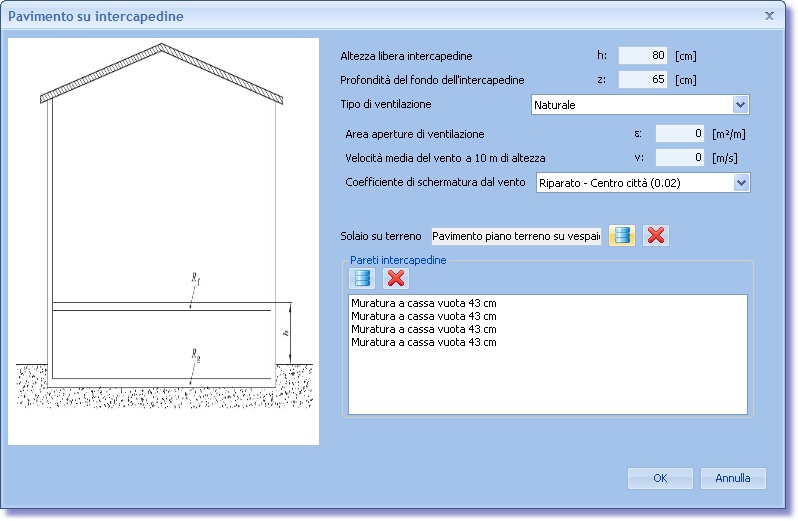

Selezionando la tipologia 'solaio su intercapedine' si apre la finestra 'Pavimento su intercapedine':











Altezza libera intercapedine  h



Rappresenta la distanza misurata dall'intradosso del solaio superiore dell'intercapedine fino al livello del terreno, indicata nella figura con il simbolo h. Serve a determinare l'estensione della superficie delle pareti perimetrali dell'intercapedine confinante con l'ambiente esterno. Il valore da inserire deve essere espresso in [cm].





Profondità del fondo dell'intercapedine  z



Indica la distanza misurata dal livello del terreno fino all'estradosso del solaio inferiore dell'intercapedine, indicata in figura con il simbolo z. E' utilizzata per individuare la porzione delle pareti a contatto con il terreno. Il valore deve essere espresso in [cm].





Tipo di ventilazione



Se l'intercapedine non è ventilata selezionare 'Assente' dal menù a tendina relativo alla ventilazione. Se invece è ventilata si può scegliere il tipo di ventilazione, che può essere 'Naturale' o 'Meccanica'.





In base all'opzione selezionata variano i parametri di input richiesti.



VENTILAZIONE ASSENTE



In assenza di sistemi di ventilazione non è richiesto alcun parametro aggiuntivo.





VENTILAZIONE NATURALE



In caso di ventilazione naturale occorre inserire:



- Area aperture di ventilazione: indicata con ε nella Norma UNI EN ISO 13370, è l'area delle aperture di ventilazione per unità di lunghezza di perimetro dell'intercapedine. Si ottiene dal rapporto tra la superficie delle aperture praticate nelle pareti per la ventilazione ed il perimetro del solaio dell'intercapedine, e si misura in [m2/m].



- Velocità media del vento a 10 m di altezza: indicata con v nella Norma UNI EN ISO 13370, espressa in [m/s].



- Coefficiente di schermatura dal vento: indicato con fw nella Norma UNI EN ISO 13370, varia in base alla localizzazione del sito; è possibile scegliere tra le opzioni:







VENTILAZIONE MECCANICA



In caso di ventilazione meccanica sono richiesti:



- la Portata di ventilazione V, in [m3/s], nota per pavimenti ventilati meccanicamente;



- la Temperatura portata di ventilazione, che può essere:



In base all'APPENDICE F della Norma UNI EN ISO 13370, scegliendo 'Interna' si assume che la temperatura della portata di ventilazione è pari a 20 °C; scegliendo 'Esterna' la temperatura è quella dell'aria esterna; selezionando 'Altra' è possibile impostare un valore personalizzato della temperatura dell'aria utilizzata per la ventilazione, da inserire nella casella contrassegnata con T [°C].





Solaio su terreno

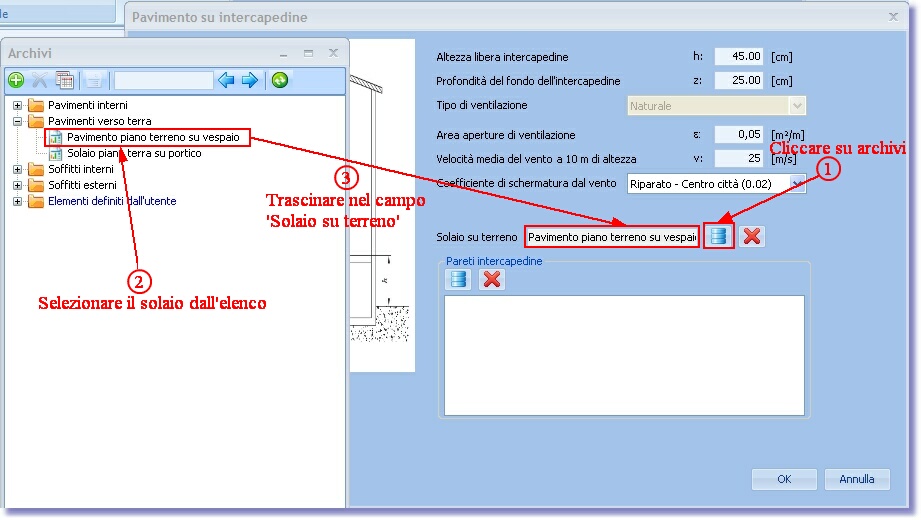

E' il solaio inferiore dell' intercapedine, a diretto contatto con il terreno. Il solaio deve essere selezionato dall'archivio, tra quelli presenti nella libreria di base o tra quelli appositamente definiti dall'utente:









Per rimuovere un solaio precedentemente inserito cliccare su .









Pareti intercapedine



La tipologia di pareti che delimitano l'intercapedine deve essere scelta all'interno delle pareti contenute nella libreria del programma:



nella configurazione di default sono presenti tanti elementi quante sono le pareti che confinano l'interpedine. Ad esempio, se la pianta dell'intercapedine è di forma quadrilatera, nella sezione 'Pareti intercapedine' saranno presenti quattro pareti, e la stratigrafia adottata di default è quella delle pareti utilizzate nel progetto. Se l'intercapedine ha la forma di un poligono a cinque lati, nella sezione 'Pareti intercapedine' si ritroveranno cinque pareti.



Per modificare le pareti dell'intercapedine occorre PRIMA rimuovere le pareti presenti nella configurazione di default, selezionandole e cliccando su .



Ai fini del calcolo è necessario conoscere la trasmittanza termica delle pareti, il perimetro e l'area della zona. Inserire dunque un numero di pareti pari a quelle che compongono la zona, con adeguata stratigrafia, selezionabile dall'archivio.

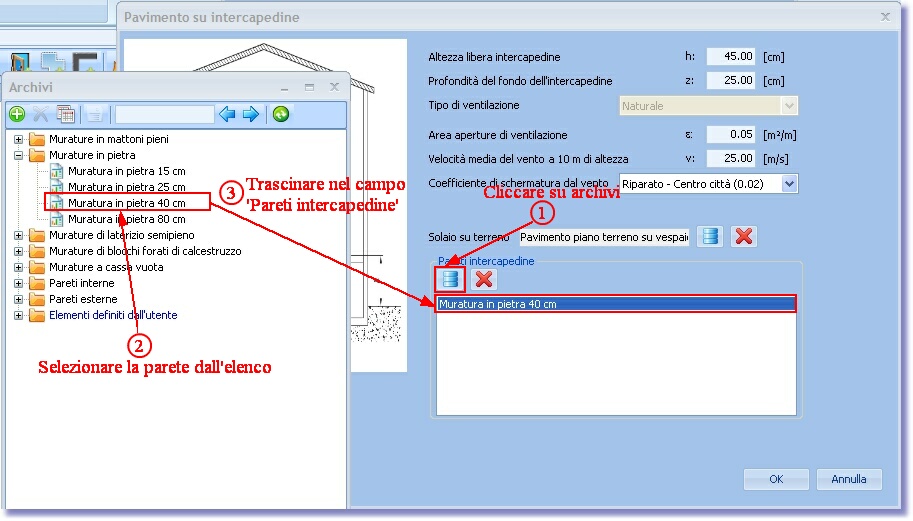

Per inserire le nuove pareti procedere secondo la sequenza descritta:









Per rimuovere una parete caricata dall'archivio, SELEZIONARLA  e cliccare su .





Dopo aver impostato tutte le informazioni relative al 'Pavimento su intercapedine' cliccare su per tornare alla scheda 'Dettaglio zona'.







Assegna a tutto il piano



Cliccando su appare la finestra:



cliccando su il tipo di solaio scelto viene applicato non soltanto alla singola zona che si sta impostando ma viene esteso a tutto il piano; di conseguenza tutte le altre zone presenti sul piano si ritroveranno ad avere come solaio superiore quello scelto in questa sezione.



Cliccando su il tipo di solaio scelto viene applicato esclusivamente alla zona in esame. Per le restanti zone si dovrà procedere successivamente alla scelta del tipo di solaio impiegato.





Ponte termico



Consente di inserire eventuali ponti termici.



Per introdurre un ponte termico bisogna:







Per rimuovere un ponte termico precedentemente inserito basta premere sul pulsante .







Lunghezza



Rappresenta l'estensione del ponte termico. Specificare la lunghezza complessiva dello sviluppo lineare del ponte termico, espressa in [cm]. I valori di input devono essere compresi tra 0  e 10000 [cm].







Isolamento perimetrale



Questa opzione si attiva solo per la tipologia di 'Solaio su terreno'.

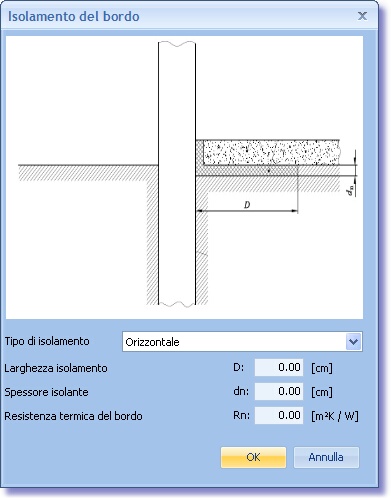

Se il pavimento controterra presenta un isolamento perimetrale, spuntare la relativa opzione ed inserire i dati richiesta nella scheda 'Isolamento del bordo':







Tipo di isolamento



In base alla Norma UNI EN ISO 13370 l'isolamento del bordo può essere di due tipi:



In caso di 'Isolamento orizzontale' sono richiesti:



- 'Larghezza isolamento': è la distanza misurata dalla superficie interna della parete perimetrale fino al punto in cui è applicato l'isolante. E' indicata in figura con D e deve essere espressa in [cm];



- 'Spessore isolante': rappresenta lo spessore dello strato di materiale isolante; indicato in figura con dn, il valore deve essere espresso in [cm];



- 'Resistenza termica del bordo': indicata con Rn ed espressa in [m2K/W], indica il valore della resistenza termica dell'isolamento perimetrale.





In caso di 'Isolamento verticale' sono richiesti:



- 'Profondità isolamento': è la distanza misurata dal livello del terreno fino al punto in cui è applicato l'isolante. E' indicata in figura con D e deve essere espressa in [cm];



- 'Spessore isolante': rappresenta lo spessore dello strato di materiale isolante; indicato in figura con dn, il valore deve essere espresso in [cm];



- 'Resistenza termica del bordo': indicata con Rn ed espressa in [m2K/W], indica il valore della resistenza termica dell'isolamento perimetrale.











Confine inferiore



Questa casella si attiva solo nel caso in cui sia stato definito un piano sottostante quello in oggetto e contiene la zona che confina inferiormente con la zona selezionata. Se non esiste un piano inferiore rispetto a quello considerato questa opzione rimane disattivata. Anche nel caso in cui il solaio inferiore sia del tipo 'Solaio su intercapedine' questa casella risulta inattiva.



La zona confinante può essere inserita manualmente, scegliendola dal menù a tendina che elenca tutte le zone presenti al piano inferiore:





oppure può essere compilata in automatico attraverso la funzione 'Ricalcola confini zone', che riconosce ed assegna ad ogni zona la rispettiva zona confinante superiormente ed inferiormente.



Se la zona confina inferiormente con più zone, il programma riconosce come zona confinante quella con superficie maggiore.











Perdite verso ambienti non riscaldati

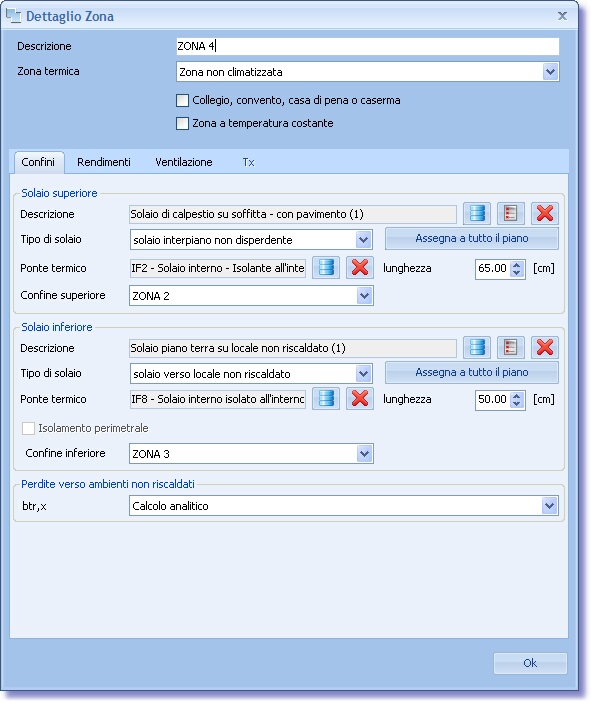

La sezione 'Perdite verso ambienti non riscaldati' si attiva solo nel caso di 'Zona non riscaldata' confinante con una 'Zona Riscaldata' e contiene i parametri necessari al calcolo dello scambio termico verso ambienti non climatizzati.







b tr,x



Il fattore b tr,x è il fattore di correzione dello scambio termico tra ambienti climatizzati e non climatizzati ed è utilizzato per determinare il coefficiente globale di scambio termico per trasmissione HU, tra il volume climatizzato e gli ambienti esterni, attraverso gli ambienti non climatizzati, diverso da 1 nel caso in cui la temperatura dell'ambiente non climatizzato sia diversa da quella dell'ambiente esterno.

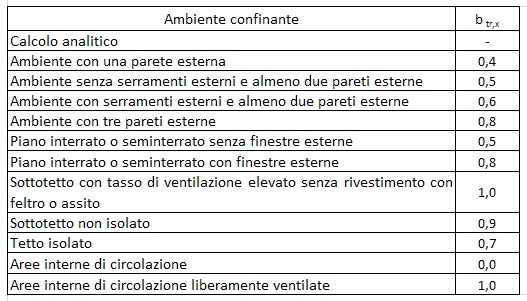

Nel caso di 'Nuove costruzioni' il fattore  b tr,x deve essere calcolato analiticamente, per cui, nella casella corrispondente, rimane impostata automaticamente la voce 'Calcolo analitico', che prevede la determinazione del fattore  b tr,x in base alle indicazioni fornite dal paragrafo 11.2 della Norma UNI TS 11300-1.





Nel caso di edifici esistenti, quindi in tutti i casi in cui il 'Tipo di intervento' selezionato nella scheda dei 'Dati generali' sia diverso da 'Nuova costruzione', la norma consente di usare il metodo semplificato e per il  fattore  b tr,x si possono assumere i valori tabellati, riportati nel Prospetto 5 della Norma UNI TS 11300-1, che prevede una classificazione in base alla tipologia di ambiente confinante. In particolare è possibile scegliere tra le opzioni riportate nel menù a tendina:

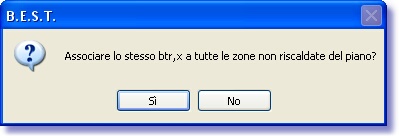

Selezionando una delle voci dall'elenco viene notificato il messaggio:





Cliccando su il fattore btr,x selezionato viene associato a tutte le zone non riscaldate presenti sul piano.



Cliccando su il fattore btr,x viene assegnato SOLO alla zona considerata. Per le altre zone non riscaldate presenti sul piano si dovrà procedere ad una nuova assegnazione del fattore btr,x nella finestra corrispondente.
