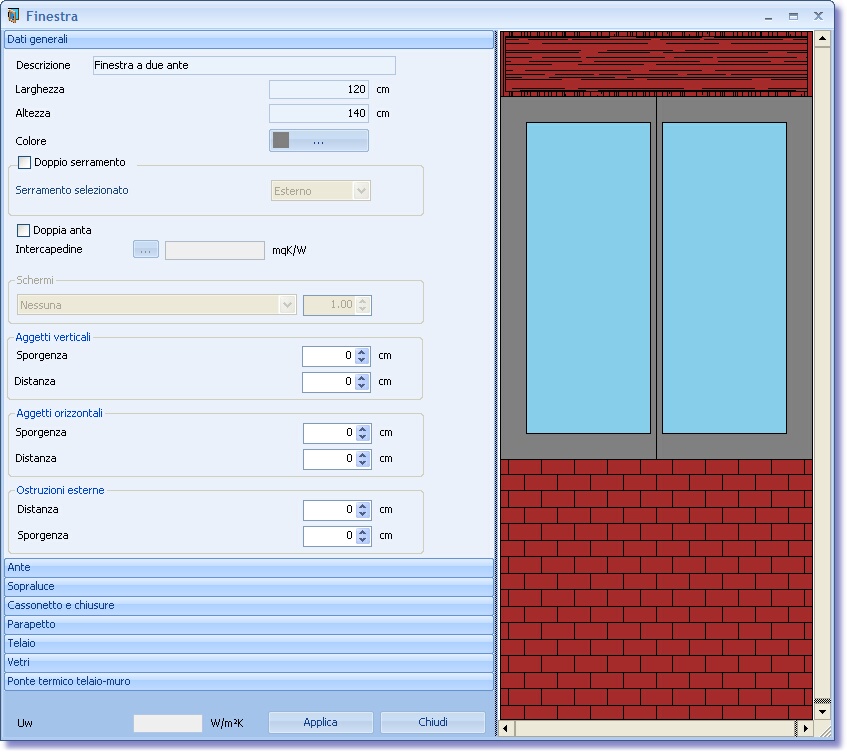

Cliccando su si apre la scheda 'Finestra' che contiene le informazioni di dettaglio dell'elemento 'Finestra' selezionato.



Se si clicca su 'Proprietà finestra' senza aver prima selezionato una finestra viene visualizzato il messaggio:







La scheda 'Finestra' si può aprire anche facendo doppio clic sulla finestra selezionata.







Le informazioni contenute in questa scheda sono descritte nella sezione relativa agli 'Archivi' ('Finestre').

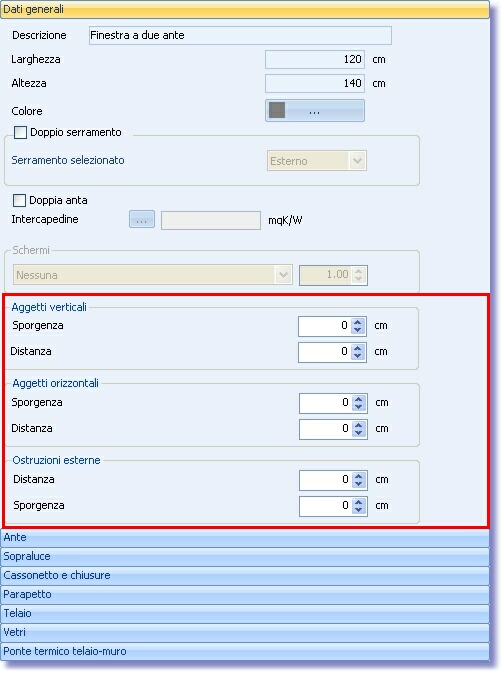

Ciò che differenzia la scheda generale dell'archivio finestre dalla scheda di Dettaglio della singola finestra è la presenza, in quest'ultima, delle opzioni per l'inserimento degli elementi di ombreggiamento, previste nel sottomenù 'Dati generali'.







Aggetti verticali



Sporgenza



Rappresenta la sporgenza, misurata a partire dal filo esterno della parete, di eventuali aggetti verticali.



E' necessaria per determinare il fattore Ffin utilizzato nel calcolo del fattore di riduzione per ombreggiatura Fsh,ob.

I valori ammessi sono compresi tra 0 e 10000 [cm].







Distanza



Rappresenta la distanza dell'aggetto verticale misurata a partire dal punto medio della finestra.



E' necessaria per determinare il fattore Ffin utilizzato nel calcolo del fattore di riduzione per ombreggiatura Fsh,ob.

I valori ammessi sono compresi tra 0 e 10000 [cm].

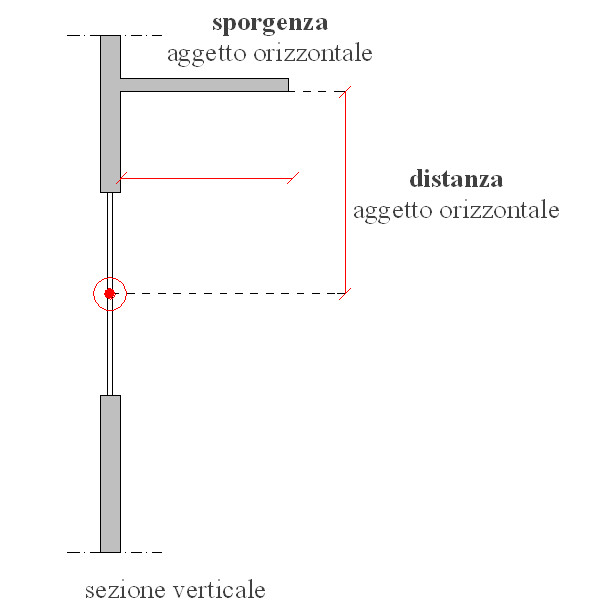

Aggetti orizzontali



Sporgenza



Rappresenta la misura dell'aggetto orizzontale, misurata a partire dal filo esterno della parete.



E' necessaria per determinare il fattore Fov utilizzato nel calcolo del fattore di riduzione per ombreggiatura Fsh,ob.

I valori ammessi sono compresi tra 0 e 10000 [cm].







Distanza



Rappresenta la distanza dell'aggetto orizzontale misurata a partire dal punto medio della finestra.



E' necessaria per determinare il fattore Fov utilizzato nel calcolo del fattore di riduzione per ombreggiatura Fsh,ob.

I valori ammessi sono compresi tra 0 e 10000 [cm].

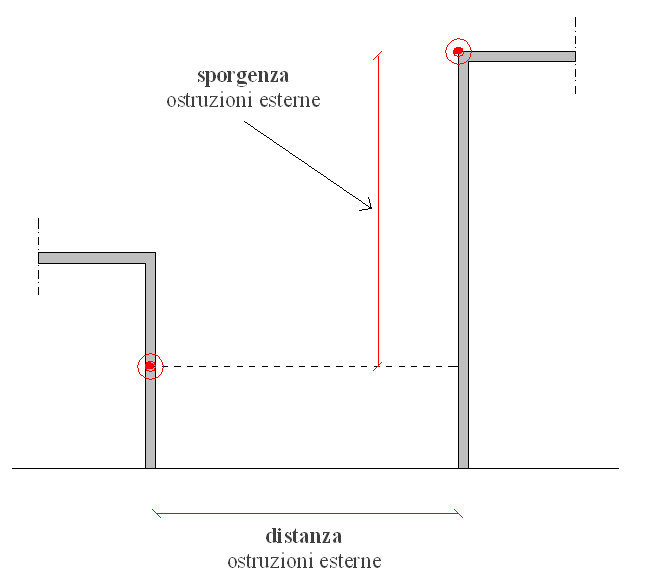

Sporgenza ostruzioni esterne



Rappresenta la distanza misurata tra il punto medio della parete considerata e il punto più alto dell'ostacolo esterno, misurata in [cm].

E' necessaria per determinare il fattore Fhor utilizzato nel calcolo del fattore di riduzione per ombreggiatura Fsh,ob.

I valori ammessi sono compresi tra 0 e 10000 [cm].





Distanza ostruzioni esterne



Indica la distanza dell'ostacolo esterno dalla parete considerata, espressa in [cm].

E' necessaria per determinare il fattore Fhor utilizzato nel calcolo del fattore di riduzione per ombreggiatura Fsh,ob.

I valori ammessi sono compresi tra 0 e 10000 [cm].











Per tutti gli altri sottomenù della scheda 'Finestra' si rimanda alla sezione 'Archivi' del menù 'Dati' ('Finestre').
