Distribuzione

  Previous topic Next topic

La sezione 'Distribuzione' permette di calcolare le perdite delle tubazioni per la distribuzione dell'acqua calda sanitaria.

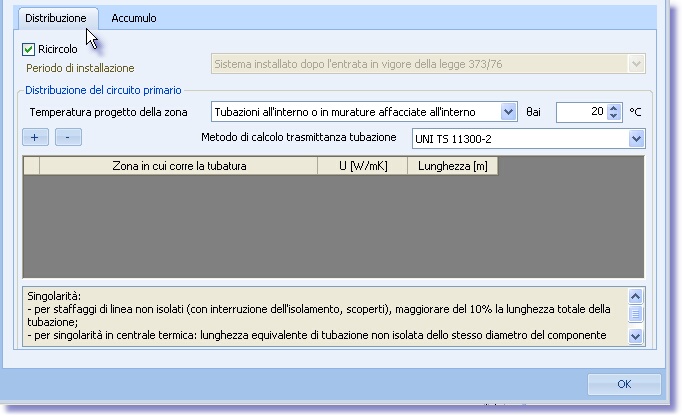

Distribuzione_ACS



Ricircolo



In presenza di ricircolo il calcolo delle perdite si effettua in maniera dettagliata come descritto nell'Appendice A della Norma UNI TS 11300-2.

Selezionando l'opzione 'Ricircolo' si attiva la sezione 'Distribuzione del circuito primario'  che implementa la procedura di calcolo dell'Appendice A, illustrata nella sezione 'Distribuzione' dell'impianto di riscaldamento ('METODO ANALITICO').



In assenza di ricircolo la Norma UNI TS 11300-2 suggerisce di usare i coefficienti fl,W,d del prospetto 30, che permettono di determinare le perdite totali nel tempo in cui si ha circolazione di acqua calda in rete. I coefficienti di perdita variano in base al periodo di installazione delle tubazioni.



Se l'opzione ricircolo non è selezionata, si attiva l'opzione 'Periodo di installazione', che permette di scegliere il periodo di installazione del sistema:

Periodo di installazione

in funzione del quale il programma attribuisce (in base al prospetto 30 della Norma UNI TS 11300-2) i coefficienti di perdita fl,W,d ed i coefficienti di recupero frh,W,d utilizzati per determinare rispettivamente le perdite di distribuzione Ql,W,d (secondo la relazione 29 della Norma UNI TS 11300-2) e le perdite recuperate (in base alla relazione 30 della Norma UNI TS 11300-2).













Distribuzione del circuito primario



Temperatura progetto della zona



E' la temperatura ambiente di progetto, indicata con θai ed espressa in [°C].



La Norma UNI TS 11300-2 al paragrafo A.3.3 dell'appendice A indica i valori di temperatura ambiente da assumere in base all'ubicazione delle tubazioni:



ubicazione tubi ACS



Come temperatura ambiente θai si assumono i seguenti valori:



- tubazioni all'interno o in murature affacciate all'interno: 20 °C;



- tubazioni affacciate all'esterno: temperatura esterna media mensile o annua;



- tubazioni affacciate su locali non riscaldati: si assume una temperatura pari al salto di progetto moltiplicato per il fattore di riduzione b tr,x specificato nella UNI TS 11300-1; in questo caso viene richiesto quindi di inserire il salto termico di progetto, indicato con  θbtrx ed espresso in [°C].



- tubazioni in centrale termica: valori del prospetto B.3;



- tubazioni interrate: temperatura media stagionale annua.





Metodo di calcolo trasm. tubazione



Per il calcolo delle perdite di distribuzione dell'impianto dell'ACS si rimanda al procedimento utilizzato per determinare le perdite di distribuzione dell'impianto di riscaldamento ('METODO ANALITICO').
