Stratigrafia

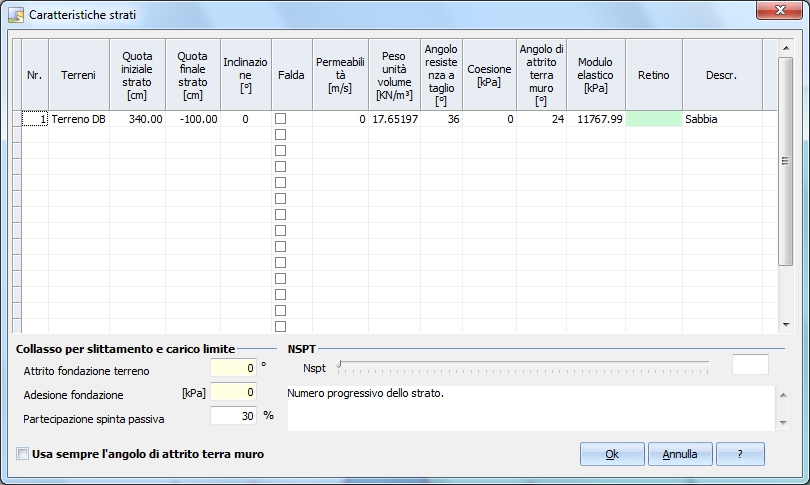

Ambiente per la definizione della stratigrafia

Nr.: Numero d'ordine dello strato.

N.B.: Per un corretto funzionamento del programma gli strati vanno assegnati dall'alto verso il basso.

Terreno DB: L'utente può attingere ad un database di terreni per i quali sono comunemente note le caratteristiche geotecniche.

Quota iniziale strato [cm]: Inserire la quota iniziale dello strato a partire dall'alto. Per gli strati successivi al primo la quota iniziale deve coincidere con la quota finale dello strato superiore.

Quota finale strato [cm]: Inserire la quota finale dello strato.

Inclinazione [°]: Inclinazione dello strato rispetto all'orizzontale.

Falda: Indicare se lo strato è interessato da falda per considerare l'effetto della spinta dell'acqua e l'analisi in termini di tensioni efficaci. In tal caso inserire il peso per unità di volume totale.

Permeabilità k : Permeabilità dello strato.

Peso unità di volume: Peso unità di volume del terreno.

Angolo resistenza a taglio Fi [°]: Angolo di resistenza a taglio del terreno; in presenza di falda inserire il parametro efficace.

Coesione c: Coesione terreno; in presenza di falda inserire il parametro efficace.

Angolo d'attrito terra-muro delta [°]: Angolo d'attrito terra-muro. Si deve assumere che la distribuzione lungo il muro delle pressioni dovute ad azioni statiche e dinamiche agisca con una inclinazione rispetto alla normale al muro non superiore a 2/3 dell'angolo di resistenza a taglio, per lo stato di spinta attiva.

Modulo Elastico: Modulo elastico dello strato, necessario per il calcolo dei cedimenti in presenza di pali.

Retino: Posizionarsi su questa cella e clickare con il mouse, verrà visualizzata la tavolozza dei colori da cui scegliere il colore da associare allo strato.

Descrizione: Inserire una descrizione sintetica della litologia.

Nota

Nelle verifiche globali (carico limite, ribaltamento e scorrimento), la parete di spinta è definita dal piano passante per l'estradosso della fondazione di monte. Lungo tale piano, l'attrito che si sviluppa in presenza di mensola di fondazione di monte è attrito terreno-terreno e non terreno-parete. Nei casi in cui, invece, la fondazione di monte non è presente o è del tutto trascurabile, è lecito assumere che lungo il suddetto piano si sviluppi attrito terreno-parete, pertanto la spinta valutata con la teoria di Coulomb è inclinata dell'angolo d'attrito terreno-parete. In tali casi è possibile imporre al programma l'uso dell'angolo terreno-parete per le verifiche globali, spuntando l'opzione presente in basso nell'ambiente di definizione della stratigrafia.

Attenzione:

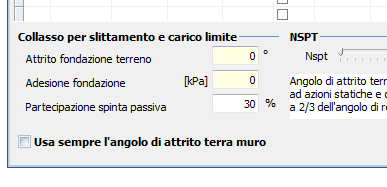

Non assegnando i dati in collasso per slittamento e carico limite il software assumerà i valori dello strato in cui si trova la fondazione del muro.

In caso contrario per le verifiche a carico limite e scorrimento si assumeranno i valori inseriti.

Qualora si assegneranno manualmente occorre farlo per entrambi.

Ad esempio volendo assegnare una adesione di 100 Kpa occorre assegnare anche l’attrito in fondazione.

Una volta selezionato lo strato è possibile, inoltre, assegnare il valore di Nspt ed automaticamente il software determinerà le caratteristiche geotecniche.
