La gaveta, necessaria per consentire un deflusso che eviti l'erosione delle sponde d'alveo in prossimità della briglia,

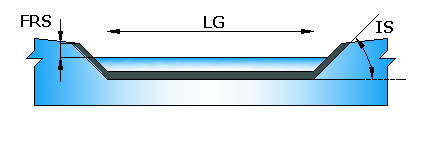

è definita con riferimento alla seguente figura:



Figura: Schema geometrico della gaveta



Lunghezza gàveta LG[m]

Lunghezza della base minore della gaveta



Inclinazione scivoli IS[°]

Inclinazione degli scivoli laterali alla gaveta (Angolo misurato positivo in senso orario)



Franco di sicurezza FRS[m]

Franco di sicurezza da assicurare nel caso più sfavorevole, misurato come distanza verticale tra il fondo della gaveta ed il punto più alto degli scivoli della gaveta
