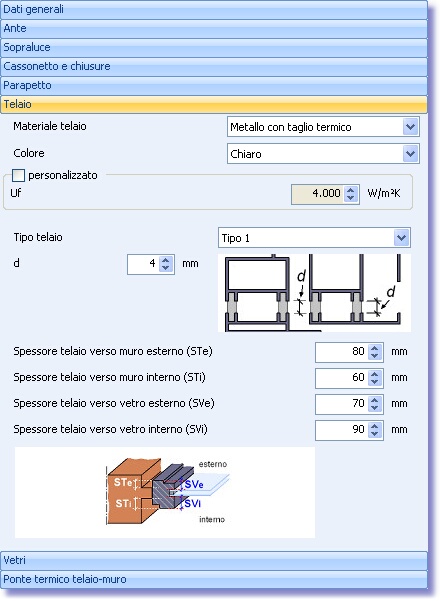

In caso di telaio metallico provvisto di taglio termico, scegliere l'opzione corrispondente all'interno del menù 'Materiale telaio':







Tipo di telaio



E' possibile scegliere tra due tipologie di sezione:











Il Tipo 1 rappresenta una sezione a 'taglio termico a linguette' mentre il Tipo 2 una sezione a 'taglio termico a placche'. In entrambi i casi deve essere specificata la misura d, che indica la minore distanza tra le sezioni opposte di alluminio separate dal taglio termico. l valore di input deve essere compreso tra 0 e 36 [mm].



Bisogna inoltre inserire:



- lo spessore del telaio verso il muro esterno, indicato in figura con 'STe',  in [mm];



- lo spessore del telaio verso il muro interno, indicato in figura con 'STì', in [mm];



- lo spessore del telaio verso il vetro esterno, indicato in figura con 'SVe', in [mm];



- lo spessore del telaio verso il vetro interno, indicato in figura con 'SVi', in [mm].





In relazione al tipo di sezione scelta, il programma carica la trasmittanza termica associata. Per assegnare un valore di trasmittanza diverso da quello proposto, cliccare su 'personalizzato' e scrivere nella casella Uf il relativo valore in [W/m2K].
