Visualizza fattore di sicurezza |
|
|
|
Visualizza fattore di sicurezza |
|
|
Opzione di calcolo selezionabile solo se è attiva l'opzione relativa alle superfici di scorrimento circolari. Per utilizzare questa opzione procedere come segue:
| 1. | Dopo aver eseguito il calcolo in automatico selezionare in menu Calcolo il comando Visualizza fattore di sicurezza. |
| 2. | Spostarsi con il mouse sulla maglia dei centri. |
| 3. | Sulla status bar sarà visualizzato il fattore di sicurezza corrispondente ad ogni superficie di raggio RC e centro (XC, YC). |
| 4. | Uscire dal comando premendo il tasto ESC. |
|
|
|
|

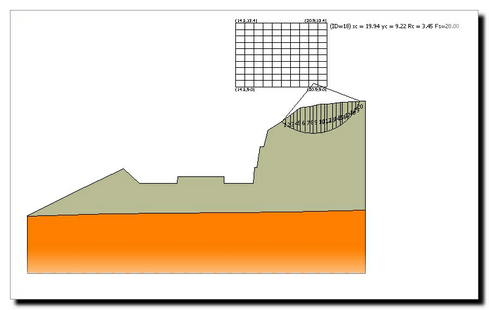

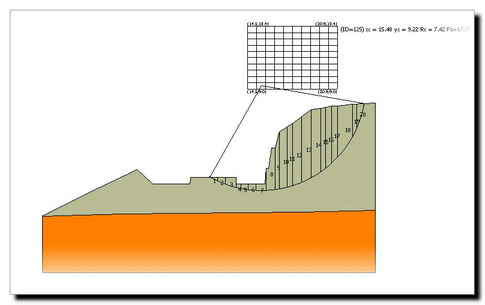

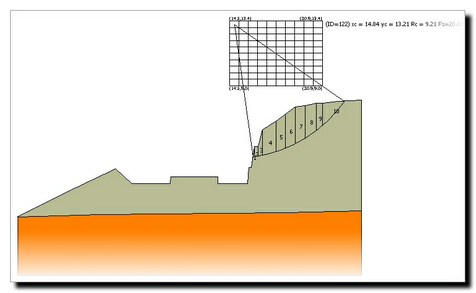

Fig.4.16.5.1-Risultati ottenuti sulla stessa sezione su quattro superfici di scorrimento calcolate
La superficie interrogata dall'utente rimane memorizzata sullo schermo una volta usciti dal comando, detta superficie potrà essere anche stampata.
|
