Soportes |
|
|
|
Soportes |
|
|
Los soportes son elementos que aumentan la resistencia de la pantalla. Estos, a diferencia de los anclajes, están prevalentemente sometidos a compresión; por lo que cambia la naturaleza de las verificaciones a efectuar.
En la siguiente figura se muestra esquemáticamente el utilizo de puntales como soporte:

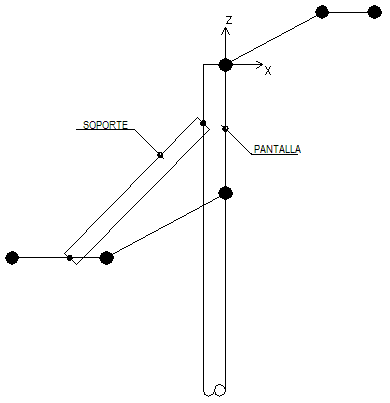

Esquema de soporte con puntales
Las comprobaciones de resistencia de los puntales son las que se efectúan clásicamente en los miembros complejos, por lo tanto:
| • | Verificación de la resistencia a compresión: |
Se estima la máxima tensión de compresión y se compara con la tensión de rotura a compresión del elemento comprimido.
| • | Verificación con respecto al colapso por inestabilidad: |
Como bien se sabe, los miembros comprimidos presentan el problema de la inestabilidad estructural; por lo tanto se hace necesario comprobar que el esfuerzo normal agente sobre el puntal sea menor o por lo menos igual a la carga crítica del puntal.
El soporte es un elemento que se puede insertar solo cuando se selecciona el método FEM y dicho elemento reacciona solo cuando se dan desplazamientos de la pantalla hacia el intradós.
El ambiente de administración de los soportes es el siguiente:

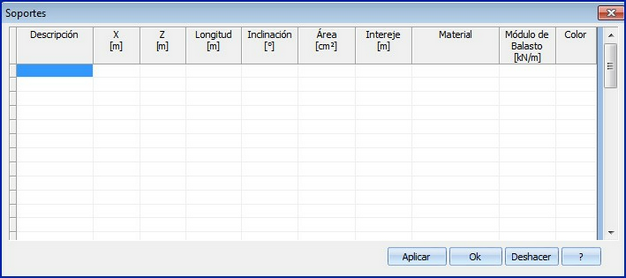

Ambiente de inserción de los soportes
| • | Descripción: |
Le permite al usuario identificar, por medio de un nombre, el soporte insertado.
| • | x: |
Es la abscisa, en el sistema de referencia general, donde se inserta el soporte, expresada en m.
| • | z: |
Es la cota, medida a lo largo de la vertical que pasa por el sistema de referencia general, a la cual se inserta el soporte, expresada en m.
| • | Longitud: |
Es la longitud del soporte, expresada en m.
| • | Inclinación: |
Es el ángulo de inclinación que el eje del soporte forma con el eje horizontal del sistema de referencia general, expresado en grados (nota: la inclinación es positiva si va en el sentido de las manecillas del reloj).
| • | Área: |
Área de la sección del soporte, expresada en cm²;
| • | Intereje: |
Es la distancia, medida perpendicularmente al plano del diseño (dirección general y), que hay entre dos soportes contiguos, expresada en m.
| • | Material: |
Material a asociar al tipo de soporte, deriva de Archivo Materiales;
| • | Módulo reacción: |
Módulo de reacción del soporte, igual a la rigidez axial del elemento, expresado en kN/m
| • | Color: |
Se puede además asignar un color que identifique al soporte.
