Las opciones de armaduras tienen que ver con el proyecto estructural de la pantalla. El ambiente para dichas opciones es el siguiente:

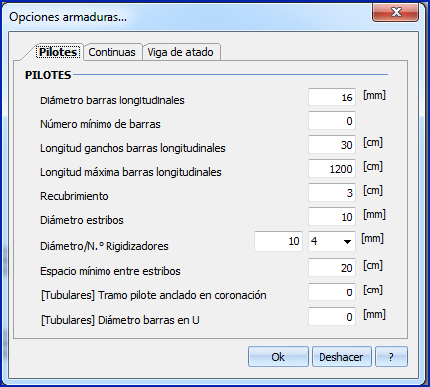

Ambiente de administración de las opciones de armaduras para pilotes
PILOTES
Estos datos se utilizan para proyectar y para hacer la verificación estructural de pantallas de pilotes en hormigón armado:
Diámetro barras longitudinales:
Diámetro de las varillas expresado en mm (Orden de tamaño = 12/26 mm)
Número mínimo de barras:
Número mínimo de barras a considerar
Longitud ganchos barras longitudinales:
Expresada en cm (Orden de tamaño = 50/150 cm)
Longitud máxima barras longitudinales:
Expresada en cm (Orden de tamaño = 800/1200 cm)
Recubrimiento:
Expresado en cm (Orden de tamaño = 4/6 cm)
Diámetro estribos:
Expresado en mm (Orden de tamaño = 8/10 mm)
Diámetro / N.° rigidizadores:
Diámetro expresado en mm y número de rigidizadores
Espacio mínimo entre estribos:
Expresado en cm (generalmente establecido en la normativa, en todo caso Orden de tamaño = 15/25 cm)
[Tubulares] - Tramo pilote anclado en la coronación:
Es la medida de cuánto del tubular va fijado en coronación, expresada en cm (siempre menor que la altura de la viga de coronación)
[Tubulares] - Diámetro barras en U:
Expresado en mm.

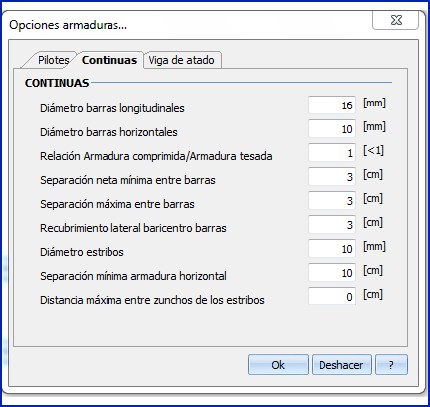

Ambiente de administración de las opciones de armaduras para pantallas continuas
CONTINUAS
Estos datos se utilizan para proyectar y para hacer la verificación estructural de pantallas continuas de hormigón armado:
Diámetro barras longitudinales:
Expresado en mm (Orden de tamaño = 12/26 mm), representa el diámetro de la armadura vertical.
Diámetro barras horizontales:
Expresado en mm (Orden de tamaño = 10/14 mm), representa el diámetro de la armadura horizontal
Relación entre armadura tesada y armadura comprimida:
Es un número adimensional (generalmente indicado en la normativa con base en consideraciones sobre la ductilidad de la sección y en todo caso debe ser menor o igual a 1)
Separación neta mínima entre barras:
Distancia mínima neta entre las barras expresada en cm (debe ser compatible con la granulometría del material inerte utilizado para el hormigón y en todo caso orden de tamaño = 2.5/5 cm);
Separación máxima entre barras:
Expresado en cm (Orden de tamaño = 4/8 cm);
Recubrimiento lateral baricentro barras:
Medido desde el baricentro de las barras, expresado en cm (Orden de tamaño = 4/6 cm);
Diámetro armadura horizontal (estribos):
Expresado en mm (Orden de tamaño = 8/10 mm), representa el diámetro del la armadura transversal.
Espaciado mínimo armadura horizontal:
Expresado en cm (generalmente establecido en la normativa, en todo caso orden de tamaño = 15/25 cm)
Distancia máxima entre zunchos de los estribos:
Expresada en cm (Orden de tamaño 14/26 cm);
Ambiente de administración de las opciones de las armaduras de la viga de coronación
VIGA DE ATADO
Estos datos se utilizan para proyectar y para hacer la verificación estructural de la viga de coronación de pantallas de pilotes:
Diámetro barras longitudinales:
Expresado en mm (Orden de tamaño = 12/26 mm)
Diámetro barras horizontales:
Expresado en mm (Orden de tamaño = 10/14 mm)
Relación entre armadura tesada y armadura comprimida:
Es un número adimensional (generalmente indicado en la normativa con base en consideraciones sobre la ductilidad de la sección y en todo caso debe ser menor o igual a 1)
Espaciamiento neto mínimo entre barras:
Expresado en cm (debe ser compatible con la granulometría del material inerte utilizado para el hormigón y en todo caso Orden de tamaño = 2.5/5 cm)
Espaciamiento máximo entre barras:
Expresado en cm (Orden de tamaño = 4/8 cm)
Recubrimiento lateral:
Medido desde el baricentro de las barras, expresado en cm (Orden de tamaño = 4/6 cm)
Diámetro armadura horizontal:
Expresado en mm (Orden de tamaño = 8/10 mm);
Separación mínima armadura horizontal:
Expresado en cm (generalmente establecido en la normativa, en todo caso orden de tamaño = 15/25 cm)
Separación mínima barras longitudinales:
Expresado en cm
