Fuerzas aplicadas

El software permite considerar fuerzas y momentos como cargas concentradas agentes en la pantalla. El ambiente de administración de las fuerzas concentradas es el siguiente:

Forze

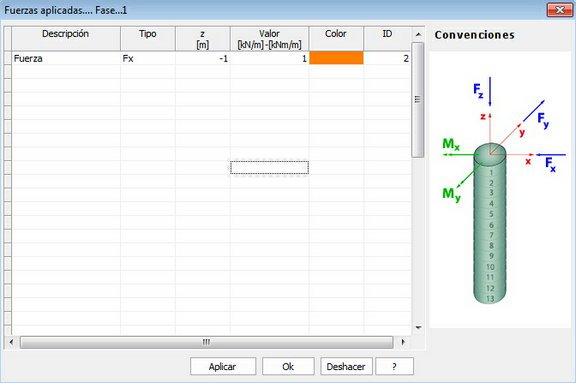

Ambiente de administración de las fuerzas concentradas y convenciones con respecto a fuerzas y a momentos

Los datos a insertar para definir correctamente una fuerza concentrada son los siguientes:

•	Descripción:

Identifica la fuerza con un nombre. Este dato es necesario para reconocer la fuerza en las combinaciones de carga.

•

Tipo:

Este dato identifica el tipo y la dirección a lo largo de la cual actúa la fuerza. Se puede elegir entre las siguientes tipologías de carga:

▪	Fz, expresada en kN/m. Es una fuerza vertical, cuya dirección por lo tanto coincide con el eje vertical de referencia.

▪	Fx, expresada en kN/m. Es una fuerza horizontal cuya dirección coincide con el eje de referencia horizontal del plano del diseño.

▪	Fy, expresada en kN/m. Es una fuerza horizontal cuya dirección coincide con el eje de referencia ortogonal al plano del diseño.

▪	Mx, expresada en kNm/m. Es un momento que tiene como eje vector el eje horizontal de referencia del plano del diseño.

▪	My, expresada en kNm/m. Es un momento que tiene como eje vector el eje de referencia ortogonal al plano del diseño.

•

Expresada en m. Es la cota del punto de aplicación de la fuerza(o del momento).

•

Valor:

Es el valor de la intensidad de la fuerza. El signo concuerda con el sistema de referencia global, expresado en kN/m (para las fuerzas) o en kNm/m (para los momentos).

•

Color:

Es el color de la imagen de la fuerza.

•

ID:

Es un índice identificativo de la fuerza.
