Condiciones de contorno |
|
|
|
Condiciones de contorno |
|
|
En algunas situaciones pueden existir ciertas condiciones (concernientes por ejemplo a los deslizamientos, a la rotación o a los resortes), que deben ser respetadas a priori en el proceso de cálculo: se habla entonces de imposición de condiciones de contorno.
El software SPW permite administrar dichas condiciones de contorno en el siguiente ambiente:

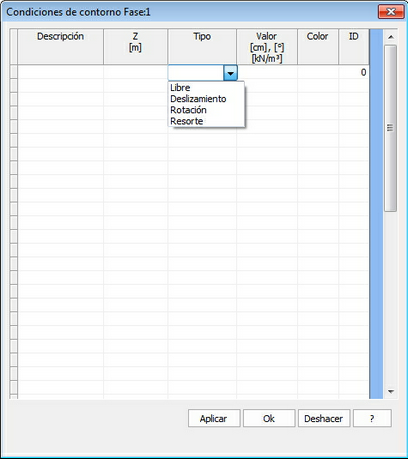

Ambiente de administración de las condiciones de contorno
Los datos a insertar para establecer correctamente una condición de contorno son los siguientes:
| • | Descripción: |
Identifica condición de contorno con un nombre.
| • | Z: |
Expresada en m. Es la profundidad a la cual imponer la condición de contorno.
| • | Tipo: |
Es el tipo de condición que se puede manejar. Con SPW se pueden manejar las siguientes condiciones de contorno:
| ▪ | Libre. Con esta condición se establece que el nodo de la cota z sea libre y por lo tanto que no esté vinculado de ninguna manera. |
| ▪ | Deslizamiento, expresado en m. Es posible imponer que, a una determinada profundidad (z), el deslizamiento sea igual al establecido. |
| ▪ | Rotación, expresada en grados. Es posible imponer que, a una determinada profundidad (z), la rotación de la línea elástica de la pantalla sea igual a la que se ha establecido. |
| ▪ | Resorte. Se puede insertar, a profundidad z, un resorte que simula un vínculo que cede elásticamente. |
| • | Valor: |
Es el valor de la condición de contorno impuesta. La unidad de medida a considerar está en función del tipo de condición establecido (m con los deslizamientos, grados con las rotaciones, kN/m³ con los resortes).
| • | Color: |
Indica el color de visualización de la condición establecida.
| • | ID: |
Es el índice que identifica unívocamente la condición de contorno que se ha impuesto.
