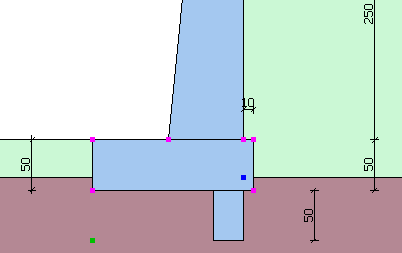

En el caso de que la estratigrafía sea diferente entre la cimentación y el alzado, si es posible, evitar que la cota de la estratigrafía de base coincida perfectamente con la cota de cimentación.
En la figura se indica el esquema correcto a seguir.
Atención: esto es solo una medida de precaución ya que, haciéndoles coincidir, MDC asume las características geotécnicas del estrato de base para llevar a cabo las pruebas de la carga última.
|
Vesic 1973
Para que la cimentación de un muro pueda resistir la carga de proyecto con seguridad con respecto a la rotura general se debe cumplir la siguiente desigualdad:
donde:
Vd es la carga de proyecto, normal en la base de la cimentación, que comprende también el peso del muro;
Rd es la carga última de proyecto de la cimentación con respecto a las cargas normales, teniendo en cuenta el efecto de cargas inclinadas o excéntricas.
En el examen analítico de la carga última de proyecto Rd se deben considerar las situaciones a corto y a largo plazo de los suelos de grano fino.
La carga última de proyecto en condiciones no drenadas se calcula como:
donde:
|
Área de la cimentación eficaz de proyecto, entendida, en caso de carga excéntrica, como el área reducida en cuyo centro se aplica el resultado de la carga. |
cu |
Cohesión no drenada. |
q |
Presión litostática total en el plano de cimentación. |
sc |
Factor de forma |
|
Para cimentaciones rectangulares. |
|
Para cimentaciones cuadradas o circulares. |
|
Factor correctivo de la inclinación de la carga a causa de una carga H. |
En condiciones drenadas la carga última de proyecto se calcula así:
donde:
|
|
|
Factores de forma
|
para forma rectangular |
|
para forma cuadrada o circular |
|
para forma rectangular |
|
para forma cuadrada o circular
|
|
para forma rectangular, cuadrada o circular |
Factores de inclinación resultante:
|
|
|
Además de los factores de corrección anteriores, se consideran otros complementarios de la profundidad del plano de cimentación y de la inclinación del plano de cimentación y del plano terreno (Hansen).
