Visualizza

Gestione legende

Consente di personalizzare la legenda degli strati (Parametri dello strato da includere, posizione).

Cunei di rottura
Visualizza nell'area di lavoro le zone di rottura attiva, passiva e di transizione.

Bulbi tensioni

Visualizza nel foglio di lavoro i bulbi delle tensioni, ossia l'andamento con la profondità del rapporto q/q0, dove q è la pressione indotta dal carico applicato q0 sul piano di posa. L'incremento di tensione al di sotto della fondazione può essere valutato con il metodo di Boussinesq o con quello di Westergaard.

Costruzione bulbo tensioni

Pressione normale di progetto
Pressione normale di progetto per la valutazione delle tensioni.

Lunghezza fondazione
Corrisponde alla sezione della fondazione rispetto alla quale viene rappresentato il bulbo. Ad esempio se si inserisce il 50% il bulbo verrà disegnato in mezzeria quindi i valori di tensione saranno riferiti alla sezione di mezzeria della trave.

Intervallo costruzione mesh in x e passo

Ampiezza, lungo l'asse delle ascisse, della meshatura necessaria alla costruzione del bulbo delle tensioni. Il passo rappresenta l'ampiezza delle celle.

Intervallo costruzione mesh in y
Ampiezza, lungo l'asse delle ordinate, della meshatura necessaria alla costruzione del bulbo delle tensioni.

Nota:

Può verificarsi che, come illustrato in Fig. 4.5.1, i bulbi delle tensioni siano parzialmente visibili.

Per poterli visualizzare completamente o in maniera più ampia bisogna calibrare sulla base delle dimensioni della fondazione i valori predefiniti dell'intervallo e del passo di costruzione mesh sia in direzione x che in direzione y come evidenziato in Fig. 4.5.2.

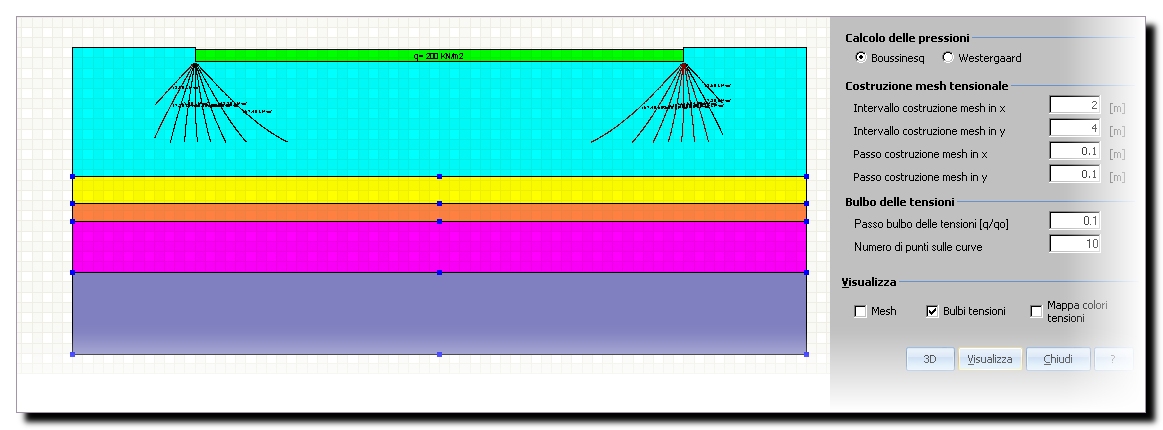

bulbi_vis_parziale

Figura 4.5.1-Bulbi delle pressioni, mesh tensionale non correttamente assegnata

Mesh
Visualizza sul foglio di lavoro la rete a maglie triangolari per la costruzione dell'andamento dello stato tensionale al di sotto del piano di posa.

Mappa colori tensioni
Visualizza i bulbi delle tensioni sotto forma di aree colorate.

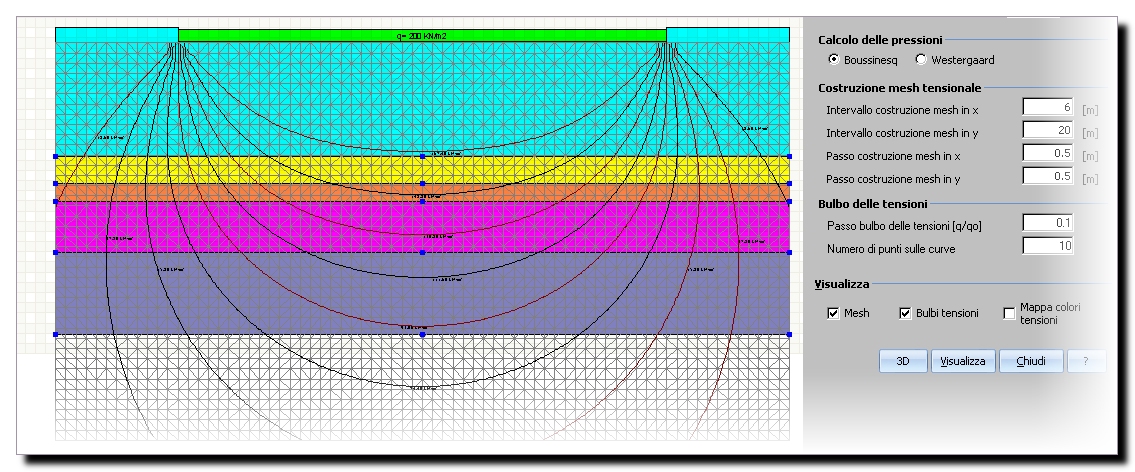

bulbi_vis_totale

Figura 4.5.2-Bulbi delle pressioni, mesh tensionale correttamente assegnata
