En los casos que la cimentación esté sometida a acción axial y a momento en torno a uno o dos ejes, come se muestra en la figura 4.7.1, al calcular la capacidad portante se debe considerar el efecto de la excentricidad de las cargas utilizando las dimensiones equivalentes de la cimentación (B',L'), o sea la mínima superficie reducida respecto a la cual la resultante queda centrada.

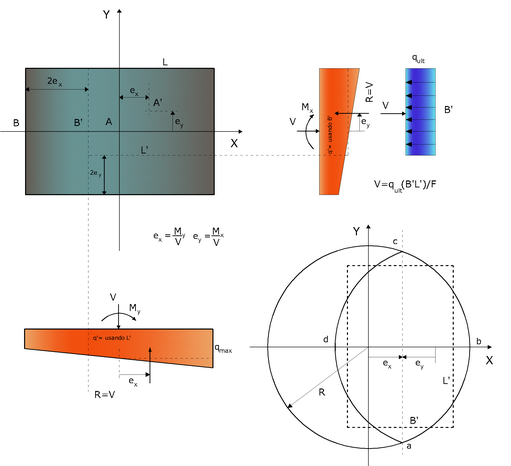

Figura 4.7.1- Método de cálculo de las dimensiones equivalentes de una cimentación sometida a carga no baricéntrica



Los dos casos analizados son:



Cimentaciones cuadradas o rectangulares







cuya área equivalente resulta Af=B'L'



Cimentaciones circulares

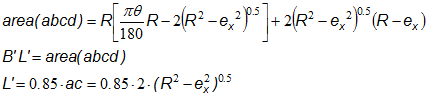

El área efectiva de una cimentación circular se puede calcular poniendo ex en un eje genérico (eje X en nuestro caso) y calculando el área de la zona abcd sometida a carga centrada.







De estas relaciones se obtiene B',  en el caso específico ex = 0  la superficie equivalente coincide con el rectángulo inscrito en la circunferencia, en el caso donde ex=R la capacidad portante límite es casi cero.
