Cargas |
|
|
|
Cargas |
|
|
Las cargas sobre la cimentación se diferencian entre cargas de proyecto o de servicio. Ambos tipos se deben introducir respetando las convenciones indicadas en la fig. 4.1.6.1
Las cargas de proyecto se usan para estimar la carga última. Los valores a introducir son de proyecto por lo tanto tendrán que ser asignados en caso de que se realice una comprobación al estado límite último y comprenden los coeficientes de amplificación de las acciones.
Las cargas de servicio se usan para el cálculo de los asientos. Se pueden asignar al mismo tiempo varias combinaciones de carga de proyecto y de servicio para efectuar el cálculo según la normativa.
El tipo de carga, proyecto o servicio, se selecciona en la última columna (Tipo).
En lugar de las cargas se puede asignar la presión normal de proyecto.
Figura 4.1.6.1- Convención del signo de las solicitaciones
Los botones "Generar combinación" y "Asignar cargas" que aparecen en esta ventana activan, respectivamente, el número y el tipo de combinaciones a adoptar según la norma a seguir seleccionada y un valor orientativo de la presión normal de proyecto, en caso de que este valor no esté disponible.
LoadCap no calcula el peso de la cimentación |
|---|
Cálculo automático de las presiones sobre el terreno

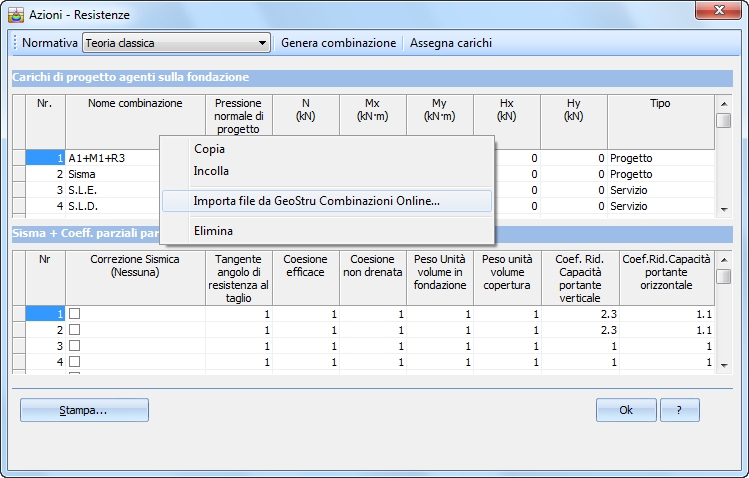

Haciendo clic con el lado derecho del ratón sobre la tabla de las cargas, se puede importar el esfuerzo normal calculado con el software on line Combinazioni delle azioni.
El texto importado de GeoStru Combinazioni Online se estructura así:
unit: xx A1+M1+R1: xxxx A2+M2+R2: xxxx SLV sismo: xxx SLE casi permanente (asientos a largo plazo): xxxxx SLD sismo: xxx SLO sismo: xxxx SLC sismo: xxxx SLE raro: xxxxx SLE frecuente (asientos inmediatos): xxxx
Con estas combinaciones el software calcula la presión normal de proyecto a utilizar en el cálculo de la carga última (seleccionando la opción proyecto) o en los asientos (seleccionando la opción servicio).
|
|
