Il bacino di dissipazione è un opera complementare alla briglia e serve per dissipare parte della energia della corrente. Gli elementi costituenti di un bacino di dissipazione sono :



1. Il rivestimento del bacino

2. La controbriglia



Nell'ambito considerato dal programma BRIGLIE si possono distinguere quattro tipologie di bacino:



1. Bacino non rivestito con controbriglia



E' questo il caso in cui la formazione del bacino è dovuta alla posa in opera di una controbriglia a valle della briglia. In questo caso il bacino non viene rivestito (vedi figura seguente):

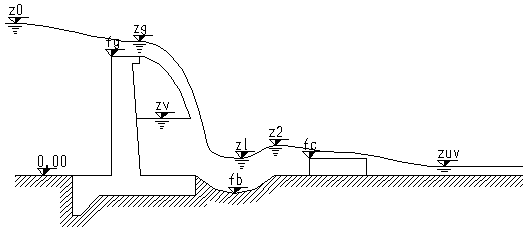

Figura: Bacino non rivestito con controbriglia



E' da notare come in questo caso il fenomeno di erosione è attenuato ma non del tutto eleiminato



2. Bacino in rilevato, rivestito con controbriglia



In questo caso oltre alla posa in opera di una controbriglia è presente un rivestimento dello spazio compreso tra la controbriglia e il piede di valle della fondazione della briglia (vedi figura seguente):

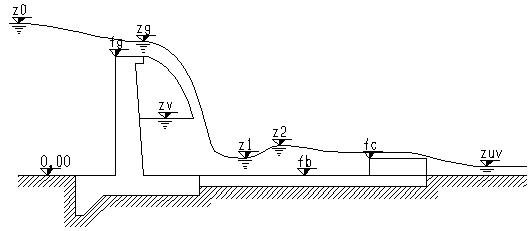

Figura: Bacino in rilevato rivestito con controbriglia



In questo caso il fenomeno di erosione è completamente eliminato, essendo il materiale di rivestimento del bacino molto resistente nei confronti dell'erosione.



3. Bacino in depressione, rivestito con controbriglia



In questo caso, a differenza di quanto accade nel bacino in rilevato, la quota della superficie del bacino è inferiore alla quota di riferimento del terreno, e la quota del fondo della gaveta della controbriglia coincide con la quota di riferimento del terreno (vedi figura seguente):

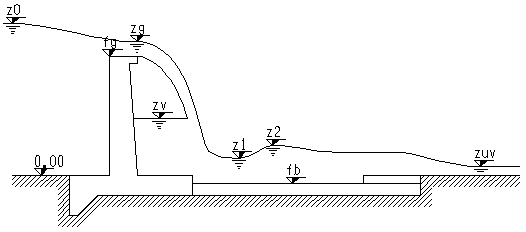

Figura: Bacino in depressione rivestito con controbriglia





4. Assenza di Bacino e di controbriglia



E' questo il caso più sfavorevole dal punto di vista dell'erosione. Infatti oltre ad essere presente, a valle della briglia, un fondo di scarse capacità resistenti rispetto al fenomeno di erosione, non è presente nessun dispositivo di dissipazione. In questo caso si verificano le maggiori profondità di escavazione:

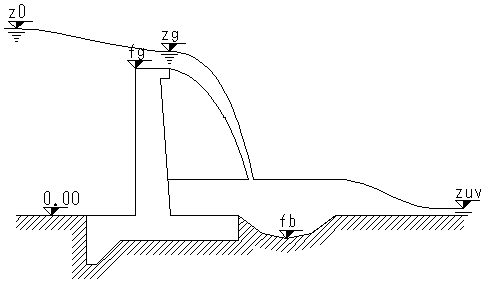

Figura: Assenza di bacino e di controbriglia



Per quanto riguarda l'input che l'utente deve inserire si faccia riferimento alla seguente figura:

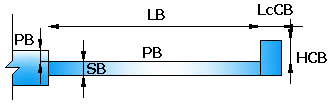

Figura: Dati geometrici del bacino di dissipazione



con



Lunghezza bacino LB[m]

Lunghezza del bacino



Profondità del bacino PB[m]

Quota del fondo del bacino rispetto al piano di riferimento (quota del terreno)



Spessore bacino SB[m]

Spessore del bacino



Altezza controbriglia HCB[m]

Altezza della controbriglia misurata dal piano di riferimento (quota del terreno)



Larghezza cor. controbriglia LcCB[m]

Larghezza del coronamento della controbriglia
