Comportamiento morfológico de los refractores |
|
|
|
Comportamiento morfológico de los refractores |
|
|

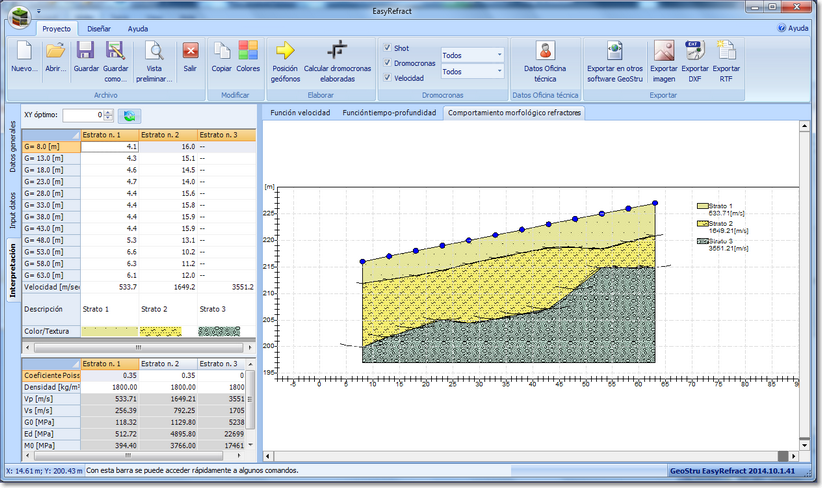

La interpretación con el método GRM determina las velocidades promedio en los estratos y el espesor de cada refractor por debajo del geófono. Tal espesor representa la profundidad mínima desde el geófono, por lo que la morfología del refractor está definida por la envolvente de las semicircunferencias.
Los centros de las circunferencias necesarios para determinar la morfología de los refractores coinciden con los geófonos reales solo cuando XY = 0. De hecho, para XY = d (suponiendo que d es la distancia real entre los geófonos) las posiciones G, intermedia entre X y Y, corresponden a los puntos intermedios de los geófonos reales; para XY = 2d, las posiciones G son numéricamente inferiores a los geófonos reales pero están colocadas en correspondencia de algunos sensores físicos, etc. |

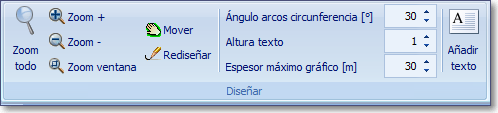

Con las opciones del menú diseño se pueden modificar algunas de las propiedades del gráfico y añadir un texto personalizado.
