Modifica

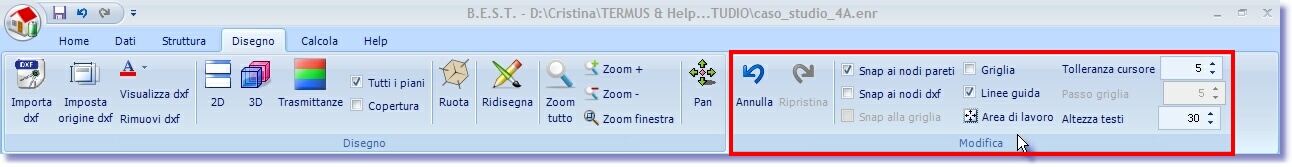

Modifica_Disegno

Annulla

Il pulsante Freccia_Annulla permette di annullare, a ritroso, le operazioni effettuate.

Ripristina

Il pulsante Freccia_Ripristina permette di ripristinare un'operazione immediatamente annullata.

Snap ai nodi pareti

Spuntando l'opzione 'snap ai nodi pareti' si attiva la funzionalità degli snap. Gli snap facilitano le operazioni di disegno, agganciando punti correlati agli oggetti già presenti nel disegno.

I punti significativi identificati per le pareti sono:

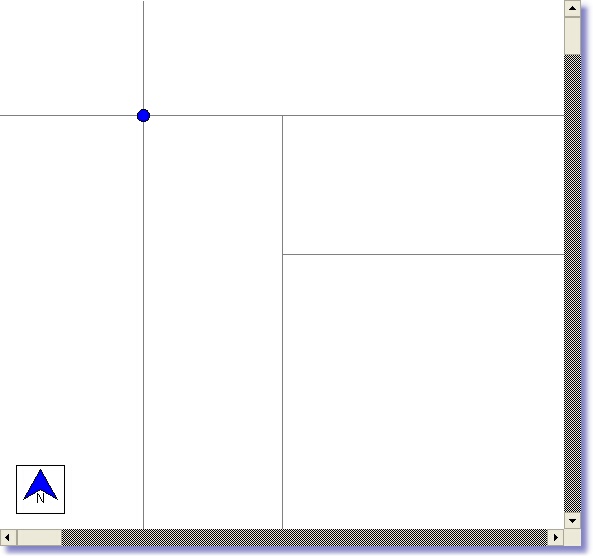

- snap blu: si attiva in corrispondenza degli angoli della parete;

snap BLU

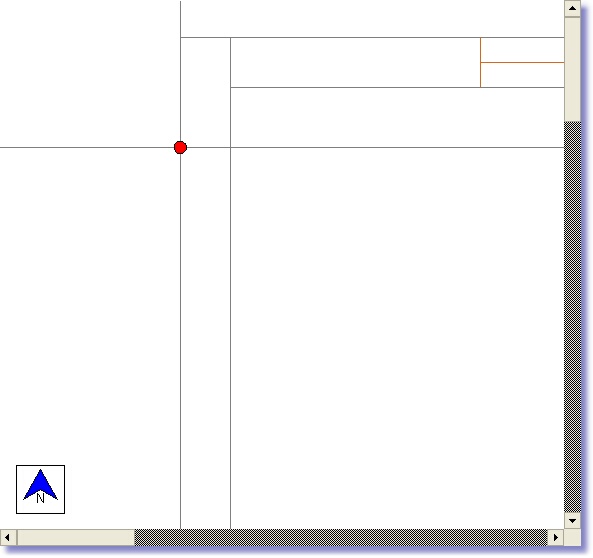

- snap rosso: si attiva in adiacenza al perimetro della parete

snap ROSSO

La funzionalità degli snap rimane attiva finché non viene deselezionata.

Snap ai nodi dxf

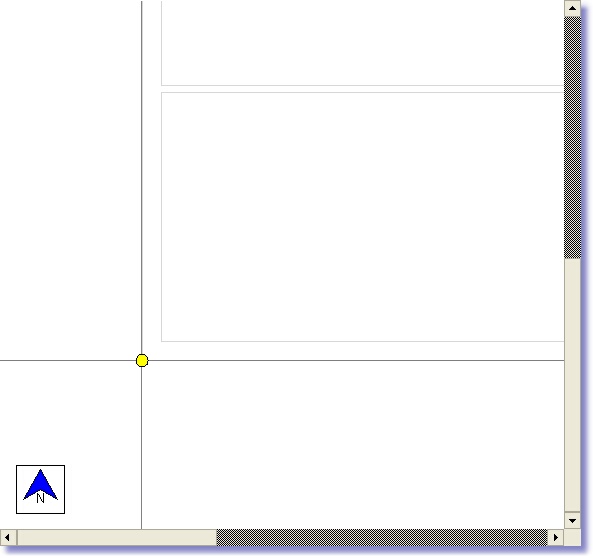

Sono gli snap che individuano i nodi del disegno dxf importato. Sono di colore giallo:

snap GIALLO

Snap alla griglia

L'opzione 'snap alla griglia' si attiva solo se è presente la griglia sull'area di lavoro, quindi se l'opzione 'Griglia' è selezionata.

Lo snap alla griglia vincola il cursore ai punti della griglia: il cursore si sposta sull'area di disegno 'agganciandosi' ai punti della griglia.

Griglia

Selezionando l'opzione griglia viene visualizzata sulla tavola grafica una griglia di riferimento, a maglia quadrata, il cui passo può essere dimensionato attraverso l'apposita voce 'Passo griglia'.

I punti fissi della griglia vengono riconosciuti dal cursore e possono essere utilizzati per l'inserimento degli elementi costruttivi.

Linee guida

Le linee guida sono pensate per semplificare le operazioni di disegno sulla tavola grafica. Consistono in due linee ortogonali che accompagnano il cursore e permettono di individuare più facilmente la posizione e gli allineamenti degli elementi costruttivi.

Cursone senza linee guida

CURSORE SENZA LINEE GUIDA

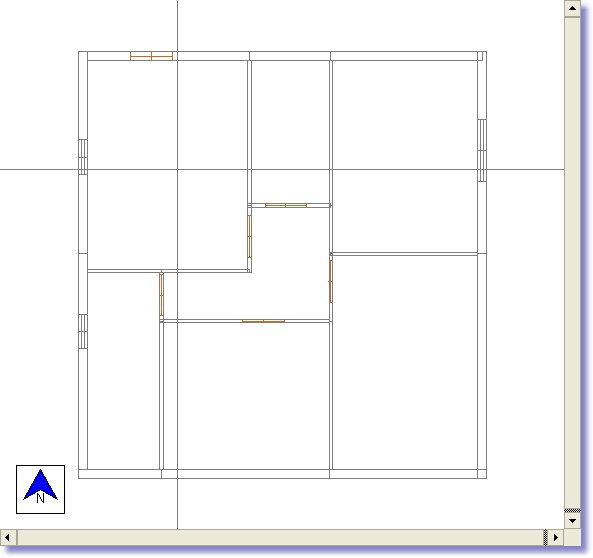

Cursore con linee guida

CURSORE CON LINEE GUIDA

Area di lavoro

Cliccando su si apre la finestra 'Extends' che permette di impostare i margini dell'area di lavoro in termini di coordinate minime e massime:

Extend

•	X minima: rappresenta la dimensione minima sull'asse delle ascisse, espressa in cm. La dimensione è riportata sulla scala di riferimento che contorna l'area di disegno. Le dimensioni devono essere contenute nell'intervallo [-100000, +100000][cm].

•	Y minima: rappresenta la dimensione minima sull'asse delle ordinate, espressa in cm. La dimensione è riportata sulla scala di riferimento che contorna l'area di disegno. Le dimensioni devono essere contenute nell'intervallo [-100000, +100000][cm].

•	X massima: rappresenta la dimensione massima sull'asse delle ascisse, espressa in cm. La dimensione è riportata sulla scala di riferimento che contorna l'area di disegno. Le dimensioni devono essere contenute nell'intervallo [-100000, +100000][cm].

•	Y massima: rappresenta la dimensione massima sull'asse delle ordinate, espressa in cm. La dimensione è riportata sulla scala di riferimento che contorna l'area di disegno. Le dimensioni devono essere contenute nell'intervallo [-100000, +100000][cm].

Tolleranza cursore

Indica il grado di precisione degli spostamenti del cursore sulla tavola grafica. La distanza minima ammissibile è di 0,01 [cm]. La massima distanza di tolleranza è di 100 [cm]. I valori possono essere immessi cliccando sulla casella e possono essere modificati utilizzando le frecce presenti sul lato destro della casella.

Passo griglia

Indica la distanza tra i punti fissi della griglia, espressa in unità di disegno, ovvero in [cm]. Il passo minimo è pari a 0,01 [cm].

Il passo massimo è di 100 [cm]. Il valore può essere inserito cliccando sulla casella e può essere modificato attraverso le frecce presenti sul lato destro della casella. L'opzione 'Passo griglia' si attiva solo se è presente la griglia sull'area di lavoro, quindi se l'opzione 'Griglia' è selezionata.

Altezza testi

Rappresenta la dimensione dei testi visualizzati sulla tavola grafica, in unità di disegno, ovvero [cm].

L'altezza deve essere compresa tra 0 e 100 [cm].
