Il comando 'Imposta origine dxf'  si attiva solo nel caso in cui sia stato prima importato un disegno dxf  sulla tavola grafica e permette di fissare l'origine del disegno, ovvero le coordinate (0,0),  in corrispondenza di un punto indicato dall'utente.



Se non è stato importato alcun disegno dxf questo comando rimane inattivo .



Se è stato importato un disegno dxf per spostare l'origine occorre:

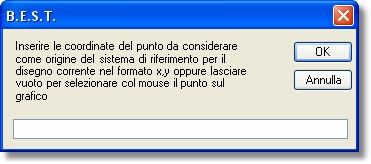

1. Cliccare sul pulsante e si apre la finestra:







2. Specificare le coordinate del punto del disegno che si vogliono assegnare come origine.



La scelta del nuovo punto di origine può essere effettuata seguendo due possibili  modalità:



- inserire le coordinate del punto nel formato x,y nell'apposita riga della finestra 'Imposta origine dxf' e cliccare su . Il punto indicato assumerà nella nuova configurazione le coordinate (0,0);



- lasciare in bianco la riga della finestra 'Imposta origine dxf', cliccare su e scegliere direttamente col mouse sulla tavola grafica il punto che diventerà la nuova origine del disegno.





Il comando 'Imposta origine dxf' permette di traslare solo il disegno dxf di base e non gli elementi del progetto B.E.S.T. eventualmente inseriti (muri, zone, .. ).
