Nuovo modello di calcolo

Nel software la realizzazione di un nuovo file di lavoro è guidata, nel senso che è possibile definire un modello generico di calcolo all'inizio, modificandolo opportunamente nel corso della sezione. Al click sul comando "Nuovo..." si apre la seguente finestra di dialogo:

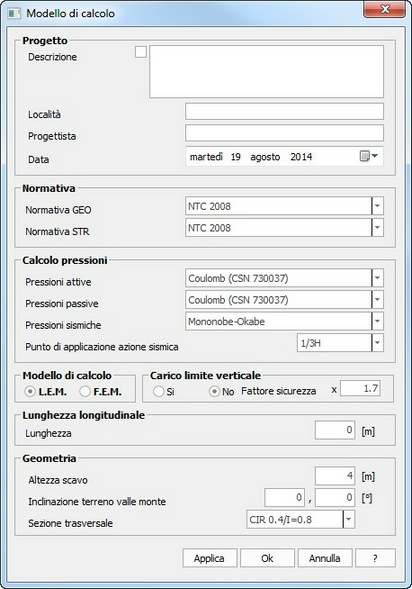

Nuovo modello

Ambiente per l'inizializzazione di un nuovo modello

L'inizializzazione di un nuovo modello richiede che siano definiti i seguenti dati:

Progetto

Identifica una descrizione sintetica del progetto da eseguire, la località del cantiere di lavoro, il progettista dell'opera e la data.

In fase di esportazione in formato ".doc" è prevista la possibilità di stampare la descrizione e la località, per far ciò basta inserire un segno di spunta nel quadrato posizionato a destra della casella di testo che dovrà contenere la descrizione del progetto;

Normativa

E' possibile selezionare le normative legate alle verifiche geotecniche (Normativa GEO) e quelle legate alle verifiche strutturali (Normativa STRU). Per ogni categoria di verifiche sono previste le seguenti scelte:

Normativa GEO: NTC2008 ed Eurocode 7 ed 8;
Normativa STR: NTC2008 ed Eurocode 2.

Calcolo pressioni

In questo gruppo di dati sono definite le teorie che si possono utilizzare per il calcolo del coefficiente di spinta attiva, del coefficiente di spinta passiva e del coefficiente di stato limite (attivo o passivo) in condizioni dinamiche. In particolare sono previste le seguenti possibilità:

Pressioni attive: Coulomb, Muller-Breslau, Caqout-Kerisel, Jaky, Rankine;
Pressioni passive: Coulomb, Muller-Breslau, Caqout-Kerisel;
Pressioni sismiche: Mononobe-Okabe, Strutture che non subiscono spostamenti.

Viene definito inoltre il punto di applicazione dell'azione sismica: 2/3 H; 1/3 H; 1/2 H.

Modello di calcolo

E' possibile selezionare a priori l'approccio di calcolo. In particolare è prevista la possibilità di scegliere il metodo LEM (Metodo dell' Equilibrio Limite) o il metodo FEM (Metodo degli Elementi Finiti).

Carico limite verticale

Viene data la possibilità di calcolare il carico limite verticale (Si / No) e di indicare il fattore di correlazione delle verticali indagate riferito alla portanza del palo.

Lunghezza longitudinale

E' possibile indicare la lunghezza longitudinale della paratia.

Geometria

Sono impostati in questo gruppo di dati le grandezze geometriche con le quali inizializzare il modello. In particolare:

Altezza scavo: è espressa in m e rappresenta la parte della paratia che rimane fuori terra dopo lo scavo;

Inclinazione del terreno a valle e a monte: espresse in gradi, esse incidono sul valore dei coefficienti di spinta attiva e passiva;
Sezione trasversale: da scegliere tra le sezioni definite nell'Archivio sezioni. In questa prima fase del progetto, la sezione scelta viene estesa a tutta l'altezza di scavo, ma successivamente è possibile differenziare per tratti, su tutta l'altezza di scavo, differenti tipologie di sezione.
