I tiranti di ancoraggio sono opere necessarie per integrare le risorse di resistenza strutturale e geotecnica della paratia. Il software permette di gestire un archivio di tiranti di ancoraggio. Una rappresentazione, se pur schematica,  ma significativa delle grandezze che caratterizzano un tirante di ancoraggio è rappresentata nella seguente figura:

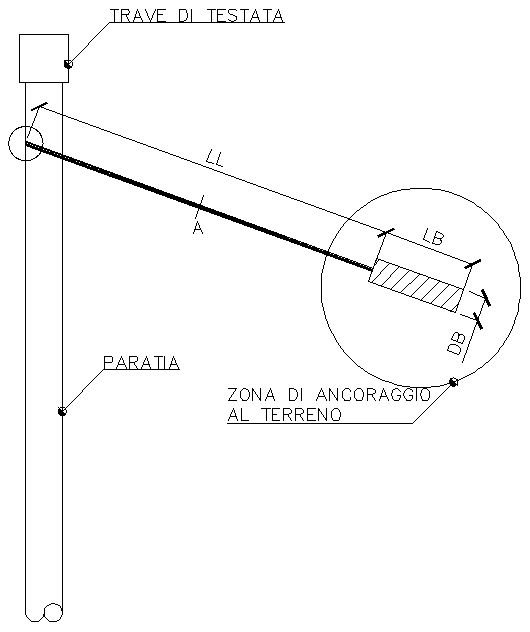

Schematizzazione grafica di un tirante





Nella figura si riconoscono i seguenti simboli:





inoltre si riconoscono le zone in cui il tirante si ancora alla paratia (in alto a sinistra) e le zone in cui il tirante si ancora al terreno. Tenendo presente la precedente figura, l'ambiente che permette di gestire l'archivio dei tiranti è il seguente:

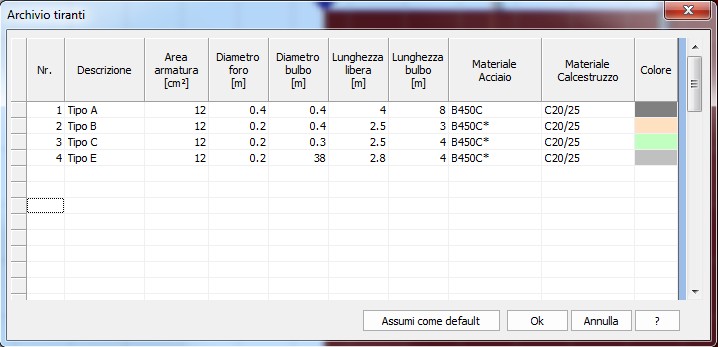

Ambiente per la gestione dell'archivio dei tiranti





Come si osserva, i dati da inserire per caratterizzare correttamente un tirante sono i seguenti:



Nr.: Individua il numero del tirante nell'archivio (numero d'ordine crescente);

Descrizione: E' il nome con il quale il tirante è individuato all'interno dell'archivio;

Area armatura: E' l'area della sezione del tirante che reagisce a trazione (parte in acciaio del tirante), espressa in cm² (Ordine di grandezza = 15/20 cm²);

Diametro foro: E' il diametro del foro praticato nel terreno per l' inserimento del tirante, espresso in m (Ordine di grandezza = 0.2/0.8 m);

Diametro bulbo: E' il diametro del bulbo, espresso in m;

Lunghezza libera: E' la lunghezza del tirante reagente a trazione (parte in acciaio del tirante), espressa in m (Ordine di grandezza = 10 m);

Lunghezza del bulbo: E' la lunghezza della parte di tirante che reagisce per attrito con il terreno (ad esso sono affidate le risorse di resistenza connesse all'attrito e all'adesione con il terreno). Con riguardo alla precedente figura è la parte finale del tirante. E' espresso in m.

Materiali: Materiali da associare al tipo di tirante, sono derivati da Archivio Materiali.

Colore: E' inoltre possibile inserire il colore che individua il tirante nel modello.



N.B. Per le verifiche geotecniche e strutturali sul tirante si rimanda ai Cenni Teorici (Carico limite tiranti).
