Supporti

I supporti sono elementi che vanno ad incrementare le risorse di resistenza della paratia. Essi, però, a differenza dei tiranti di ancoraggio sono prevalentemente soggetti a compressione. Cambia quindi la natura delle verifiche da realizzare. Nella figura che segue è mostrato schematicamente l' utilizzo di un supporto a puntone:

Schema_SupportoAPuntone

Schema di supporto a puntone

Le verifiche di resistenza che si realizzano sul puntone sono quelle classiche che si eseguono su membrature compresse, quindi:

•	Verifica di resistenza a compressione: In questa verifica si stima la massima tensione di compressione e si confronta con la tensione di rottura a compressione dell' elemento compresso;

•	Verifica nei confronti del collasso per instabilità: Come è noto le membrature compresse soffrono del problema dell' instabilità strutturale. E' quindi necessario verificare che lo sforzo normale agente sul puntone sia minore, o al più uguale, del carico critico del puntone.

Il supporto è un elemento che può essere inserito solo se si sceglie il metodo FEM e l'elemento reagisce solo se si mobilita uno spostamento della paratia verso valle.

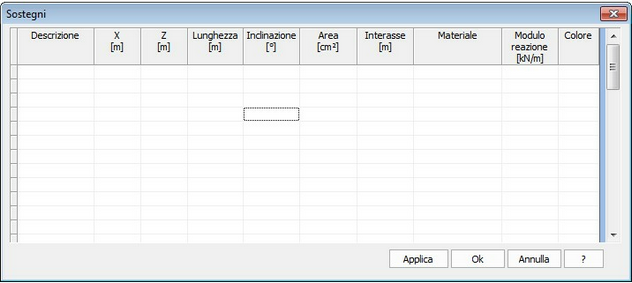

L'ambiente che permette di gestire i supporti è il seguente:

Puntoni

Ambiente per l'inserimento dei supporti

•	Descrizione: Permette all'utente di individuare, per mezzo di un nome, il supporto inserito;

•	x: E' l'ascissa, misurata nel sistema di riferimento generale, alla quale viene inserito il supporto, è espressa in m;

•	z: E' la quota, misurata lungo la verticale passante per il sistema di riferimento generale, alla quale viene inserito il supporto, è espressa in m; in fase di calcolo il programma aggancia l'azione del supporto al nodo più vicino.

•	Lunghezza: E' la lunghezza del supporto espressa in m.

•	Inclinazione: E' l'angolo di inclinazione che l'asse del supporto forma con l'asse orizzontale del sistema di riferimento generale, è espresso in gradi (N.B. l'inclinazione è definita positiva se in senso orario);

•	Area: Area della sezione che definisce il supporto, espressa in cm²;

•	Interasse: E' la distanza, misurata nella direzione perpendicolare al piano del disegno (direzione generale y), che c'è tra due supporti contigui, è espressa in m;

•	Materiale: Materiale da associare al tipo di supporto, deriva da Archivio Materiali;

•	Modulo reazione: Modulo di reazione del supporto, pari alla rigidezza assiale dell'elemento, è espressa in kN/m;

•	Colore: E' inoltre possibile inserire il colore che individua il supporto nel modello.
